渦街流量計 dn125

時間：2025-08-27　　發布者： 杭州米科傳感技術有限公司

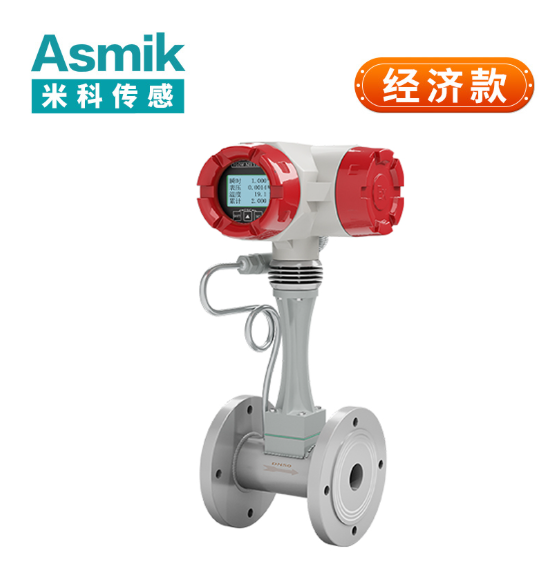

渦街流量計 dn125 是專為公稱直徑 125mm 中等口徑管道設計的渦街式流量測量設備，基于卡門渦街原理工作，核心適配工業循環水支線（如機械加工、電子廠冷卻系統支管）、市政供水片區支管（城市社區輸水管道）、化工行業弱腐蝕介質輸送（如稀溶液、低壓氣體）、食品廠蒸汽計量（如殺菌鍋蒸汽供應）等中等流量場景，可測量單相潔凈液體、氣體及飽和蒸汽。其典型適配工況為：管道實際內徑 115-125mm（無縫鋼管常用內徑 118mm），工作壓力 PN1.0-PN2.5MPa，介質溫度 - 40℃-300℃（液體≤150℃、氣體≤200℃、蒸汽≤300℃），液體流量范圍 10-120m³/h（對應流速 0.3-3.0m/s）、氣體流量范圍 40-800m³/h（對應流速 2-20m/s）、蒸汽流量范圍 30-600kg/h（對應流速 1.5-15m/s），測量精度達 ±1.0% FS（液體 / 氣體）、±1.5% FS（蒸汽），重復性誤差≤0.3%。

針對 dn125 中等口徑管道的流場特性（中心與邊緣流速差異 1.8-2.3 倍）、介質可能含有的微量雜質（如循環水鐵銹、蒸汽冷凝水）及安裝場景（車間管廊、戶外支管、設備旁側）的多樣性，該流量計采用流線型漩渦發生體、高靈敏度壓電檢測元件、氣體 / 蒸汽專用溫壓補償模塊及 dn125 法蘭連接，解決傳統中等口徑流量計（如孔板、渦輪）壓損大（0.08-0.15MPa）、流場敏感（上游直管段需 15 倍管徑）、維護頻繁（每 6-12 個月清理）的痛點，同時具備低壓損（≤0.04MPa）、無機械磨損（漩渦發生體固定）、維護周期長（2-3 年）的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析渦街流量計 dn125 的技術特點與實用價值，為中等口徑流量計量提供參考。

一、渦街流量計 dn125 的核心構成與 dn125 口徑適配設計

渦街流量計 dn125 的核心構成圍繞 “dn125 中等口徑流場優化”“多介質兼容”“信號精準捕捉” 三大需求，主要包含測量管組件、漩渦發生體、檢測元件單元、信號處理模塊及 dn125 法蘭連接結構，各部件參數針對 125mm 管道特性與渦街計量原理精準設計。

（一）測量管組件：中等口徑的流場與壓力基礎

測量管作為介質流通與漩渦生成的載體，需同時滿足 dn125 管道的高壓承載、流場均勻性及多介質耐腐需求：

• 材質與壁厚：主流采用 304、316L 不銹鋼，適配不同介質場景：
  • 304 不銹鋼：適用于中性潔凈介質（如自來水、工業循環水），耐溫≤200℃，壁厚根據公稱壓力設計：PN1.0MPa 時取 6mm，PN1.6MPa 時取 8mm，PN2.5MPa 時取 12mm，符合 GB/T 1220-2007 標準，抗拉強度≥515MPa，通過水壓試驗（試驗壓力為公稱壓力 1.5 倍，保壓 30 分鐘無泄漏）。磁導率≤1.05μ?，磁場在管壁無明顯衰減，確保 118mm 內徑全截面流場穩定；
  • 316L 不銹鋼：含鉬元素（≥2%），耐弱腐蝕（如市政污水、含微量鹽分的工業水），耐溫≤250℃，壁厚較 304 增加 1-2mm（PN2.5MPa 時取 14mm），耐氯離子濃度≤300mg/L，通過 24 小時鹽霧試驗（腐蝕速率≤0.01mm / 年），避免介質腐蝕導致管壁變薄，影響流場穩定性；
• 流場優化設計：實際內徑嚴格匹配 dn125 管道規格（無縫鋼管內徑通常 118mm），管長設計為 400-500mm（適配車間管廊與社區管道安裝空間），內壁經電解拋光處理（粗糙度 Ra≤1.6μm），減少雜質附著（如循環水鐵銹、蒸汽冷凝水雜質）—— 中等口徑管道內壁若有 1mm 以上結垢，易形成局部渦流，導致漩渦生成紊亂，測量誤差超 ±2.0%。進口端設置 18° 錐形導流段（長度 60mm），配合內置多孔整流網（孔徑 30-40mm，厚度 50mm），引導介質形成充分發展的湍流（雷諾數 Re≥4000），流速分布均勻性提升 26%，為檢測元件精準捕捉漩渦信號奠定基礎。

（二）漩渦發生體：中等口徑渦街穩定生成的核心

漩渦發生體是產生卡門渦街的關鍵，需在 dn125 管道內兼顧渦街穩定性與低阻塞率（避免壓力損失過大）：

• 形狀與尺寸：采用流線型梯形柱結構（中等口徑最優形狀，比三角柱的流場干擾小 35%），迎流面寬度 28-32mm（適配 118mm 內徑，阻塞率≤7%，遠低于孔板流量計的 25%），柱體長度與測量管內徑一致（118mm），背流面設置 0.5mm 微型凹槽（破壞層流邊界層，使渦街生成的雷諾數下限從 5000 降至 2000，擴大小流量測量范圍，液體最低可測 10m³/h）。梯形柱橫截面為上底 20mm、下底 32mm、高度 50mm，這種結構可減少漩渦脫落時的信號波動（波動幅度≤±4%），比傳統三角柱的信號穩定性提升 22%；
• 材質選擇：與測量管材質匹配 ——304 不銹鋼發生體適配中性介質，316L 不銹鋼適配弱腐蝕介質；表面噴涂碳化鎢涂層（厚度 4-6μm），耐磨損性能提升 12 倍，可承受介質中微量固體顆粒（粒徑≤3mm）的長期沖刷，使用壽命≥6 年（傳統不銹鋼發生體壽命 3-4 年）。

（三）檢測元件單元：漩渦信號的精準捕捉關鍵

針對 dn125 管道內介質（液體 / 氣體 / 蒸汽）的不同特性，檢測元件需具備高靈敏度與環境適應性，確保微弱漩渦信號可被有效采集：

• 檢測元件參數：采用 PZT-5H 高靈敏度壓電晶體傳感器（體積≤10mm×6mm×4mm），工作頻率范圍 0.8-800Hz（覆蓋 dn125 流量對應的漩渦頻率 4-45Hz），靈敏度≥160pC/N，可將漩渦沖擊力轉化為 1-15mV 的電壓信號（液體信號較強，氣體 / 蒸汽信號較弱）。傳感器封裝于不銹鋼外殼（直徑 6mm），嵌入漩渦發生體背流面（梯形柱兩斜邊中點），與流體非直接接觸（避免腐蝕與堵塞），防護等級 IP67（耐受車間潮濕、戶外雨淋），耐溫范圍 - 40℃-300℃（適配蒸汽場景）；
• 信號預處理：集成微型放大電路（放大倍數 800-1500 倍）與數字濾波電路（過濾 50Hz 工頻干擾與管道振動噪聲），將微弱信號調理為 0-5V 標準信號，通過屏蔽線纜傳輸至信號處理模塊（最大傳輸距離≤80 米），信號衰減≤3%（80 米時）。針對氣體 / 蒸汽信號較弱的問題，增設信號疊加電路（2 路傳感器信號疊加），信噪比提升至 22:1（氣體低流量時）。

（四）信號處理模塊：流量計算與多介質適配核心

模塊需實現漩渦信號的精準處理，同時針對液體、氣體、蒸汽的不同物理特性，提供針對性補償功能：

• 核心功能：采用工業級 32 位 MCU（運算速度≥100MHz），支持每秒 150 次信號采樣，實現：①漩渦頻率提取（通過過零比較法 + 頻率平滑算法，誤差≤0.05Hz）；②流量計算（基于卡門渦街公式 f=St×v/d，結合介質類型計算流量）；③多介質補償：液體場景修正粘度影響（粘度＞5mPa?s 時，流量修正系數 = 1+0.015×ln (粘度 / 1.004)）；氣體 / 蒸汽場景通過內置 PT1000 溫度傳感器（精度 ±0.5℃）與外接壓力變送器（適配 PN2.5MPa，精度 ±0.2% FS），按理想氣體狀態方程修正標況流量（Q 標 = Q 實 ×(P 標 ×T 實)/(P 實 ×T 標)）；④數據存儲與通訊：內置 16GB Flash 芯片（存儲 2 年歷史數據，按小時存儲），支持 RS485 通訊（Modbus-RTU 協議，傳輸距離≤1000 米）；
• 顯示與交互：配備 2.0 英寸 LCD 顯示屏（背光可調，適配昏暗管廊），實時顯示瞬時流量（單位 m³/h、Nm³/h、kg/h，可切換）、累積流量、介質溫度 / 壓力及工作狀態，支持 3 個物理按鍵操作（切換界面、設置參數、查詢歷史數據）。

（五）dn125 法蘭連接結構：中等口徑安裝適配

連接結構需適配 dn125 管道的壓力與安裝場景，確保密封可靠、安裝便捷：

• 法蘭規格：嚴格遵循 GB/T 9119-2020 標準，公稱直徑 125mm，公稱壓力 PN1.0-PN2.5MPa，密封面類型為突面（RF）或凹凸面（MFM）—— 突面法蘭適配新建系統（密封墊選用丁腈橡膠，耐溫≤120℃）；凹凸面法蘭適配高壓 / 高溫場景（如蒸汽管道，密封墊選用金屬石墨復合墊，耐溫≤400℃）。法蘭外徑 250mm（PN1.6MPa），螺栓孔中心圓直徑 210mm，配備 8 個螺栓（孔徑 22mm），適配 dn125 管道的標準法蘭；
• 安裝輔助設計：測量管頂部預留 2 個吊耳（單個承重≥150kg），便于流量計（總重量約 60-90kg）的吊裝安裝（需 2-5 噸吊車）；法蘭側面標注水流 / 氣流方向箭頭，避免裝反（裝反會導致渦街生成方向紊亂，測量誤差超 ±50%）；法蘭與測量管焊接處采用圓角過渡（半徑 5mm），減少流體局部阻力，降低壓損。

二、渦街流量計 dn125 的工作原理與 dn125 口徑適配邏輯

渦街流量計 dn125 基于卡門渦街原理工作，其原理應用需深度適配 118mm（dn125 常用內徑）中等口徑的流場特性、不同介質的物理參數，確保精準計量。

（一）基礎工作原理：卡門渦街與流量計算

1. 渦街生成：當介質（液體 / 氣體 / 蒸汽）以流速 v 沿 dn125 管道流動，流經流線型梯形柱漩渦發生體時，發生體兩側交替生成旋轉方向相反的漩渦（卡門渦街），漩渦沿流道下游脫落，脫落頻率 f 與流速 v 成正比，遵循公式：
   f = St × v / d
   （其中 St 為斯特勞哈爾數，dn125 型號通過實驗標定為 0.22-0.32（液體）、0.2-0.3（氣體）、0.18-0.28（蒸汽），雷諾數 Re=2000-10?范圍內基本恒定；d 為發生體迎流面寬度，取 30mm；v 為介質平均流速）；
2. 信號采集與處理：漩渦脫落時對發生體產生交替沖擊力，壓電傳感器將沖擊力轉化為 1-15mV 的電壓信號，經預處理模塊放大、濾波后，傳輸至信號處理模塊提取漩渦頻率 f；
3. 流量計算：模塊通過公式 v = f × d / St 計算平均流速，結合 dn125 管道截面積 A（A=π×(0.118/2)²≈0.0109m²），按介質類型計算流量：
   • 液體瞬時流量：Q 液（m³/h）= v × A × 3600；
   • 氣體瞬時流量：Q 氣（m³/h）= v × A × 3600 × (P 標 ×T 實)/(P 實 ×T 標)（標況修正）；
   • 蒸汽瞬時流量：Q 蒸（kg/h）= v × A × 3600 × ρ（ρ 為蒸汽密度，根據溫度壓力實時查詢蒸汽性質表）；
     累積流量為瞬時流量對時間的積分（積分間隔 1 秒，確保中等流量累積無漏計）。

以 dn125 工業循環水管道為例：介質為常溫水（25℃，ρ=997kg/m³），發生體 d=30mm，St=0.25，傳感器檢測到漩渦頻率 f=18Hz，代入公式得 v=18×0.03/0.25=2.16m/s，瞬時流量 Q 液 = 2.16×0.0109×3600≈85.6m³/h，與實際循環水流量誤差≤±1.0%。

（二）dn125 口徑的適配邏輯

1. 中等流場不均修正：dn125 管道內徑適中，水流易形成 “中心流速高、邊緣流速低” 的拋物面分布（中心流速 2.5m/s 時，邊緣僅 1.1m/s），單檢測元件僅能捕捉局部漩渦信號，頻率誤差超 ±2.5%。通過進口導流段與整流網優化流場，配合雙傳感器信號疊加（沿管道圓周 180° 對稱安裝 2 個傳感器），將流場不均導致的誤差降至 ±1.0% 以內；若上游直管段僅 8 倍管徑（1000mm，低于標準 10 倍），加裝多通道整流器（由 10-12 根導流管組成，管徑 25mm）后，精度仍可維持在 ±1.2% 以內，解決車間管廊安裝空間受限的難題；
2. 高低流速補償：當流量≤10m³/h（對應液體流速≤0.3m/s，如夜間市政供水低谷期），漩渦頻率低至 4Hz，信號微弱易受干擾。模塊通過 “延長采樣時間”（從 1 秒增至 8 秒）與 “雙傳感器信號平均”，增強信號信噪比（從 15:1 提升至 28:1），將低流速誤差從 ±1.5% 降至 ±1.2%；當流量≥120m³/h（對應液體流速≥3.0m/s，如工業早高峰），啟用 “高流速沖擊保護”，調整發生體背流面凹槽的渦流引導方向，避免漩渦脫落過快導致的信號重疊，高流速誤差≤±1.0%；
3. 多介質適配：針對液體粘度變化（如食品廠糖漿粘度 8mPa?s、工業循環水 1.5mPa?s），調用內置粘度補償公式，避免粘度差異導致的誤差（無補償時誤差超 ±1.8%，補償后≤±0.5%）；針對氣體壓力波動（如化工氣體壓力從 0.6MPa 降至 0.4MPa），通過外接壓力變送器實時修正密度，確保標況流量準確；針對蒸汽溫度變化（如從 200℃升至 250℃），查詢內置蒸汽密度表，修正質量流量誤差（無修正時誤差超 ±2%，修正后≤±1.5%）。

三、渦街流量計 dn125 的功能特性與典型應用場景

（一）核心功能特性

1. 中等口徑高精度：測量精度 ±1.0% FS（液體 / 氣體）、±1.5% FS（蒸汽），重復性誤差≤0.3%，符合 JJG 1029-2019《渦街流量計檢定規程》2 級要求，可用于工業貿易結算（如工廠與供水公司的水費核算、熱力公司與食品廠的蒸汽費結算）；量程比 1:12（液體 10-120m³/h、氣體 40-800m³/h），適配 dn125 管道的流量波動，無需頻繁調整量程；
2. 低壓損與節能：測量管內僅含固定漩渦發生體，無機械運動部件，壓損≤0.04MPa（液體流速 2.0m/s 時），遠低于同口徑孔板流量計（0.08-0.15MPa）、渦輪流量計（0.06-0.1MPa）。以 dn125 工業循環水管道（年運行 8000 小時，平均流量 60m³/h，泵揚程 22m）為例，低壓損可減少水泵能耗 6-8%，年節約電費 8-12 萬元；
3. 多介質與環境適應：耐溫范圍 - 40℃-300℃，適配液體、氣體、蒸汽三大類介質；304/316L 材質耐弱腐蝕，碳化鎢涂層耐磨損，適配工業循環水（含鐵銹）、市政污水（含泥沙）、化工稀溶液（弱腐蝕）；防護等級 IP67（傳感器）、IP65（信號模塊），-20℃-60℃寬溫工作，可安裝于車間管廊（潮濕、振動）、戶外支管（雨淋、粉塵），無需額外防護棚；
4. 智能管理與故障預警：內置 16GB 數據存儲，可存儲 2 年歷史數據（按小時存累積流量、瞬時流量、介質溫度 / 壓力），支持 USB 導出或 RS485 遠程傳輸；故障自診斷功能可檢測傳感器斷線、流量超量程、溫度 / 壓力異常，通過 LED 指示燈（紅 / 綠 / 黃三色）與遠程平臺報警（響應時間≤5 秒），減少人工巡檢頻次（原每月 2 次，降至每季度 1 次）；
5. 長壽命與低維護：漩渦發生體噴涂碳化鎢涂層，耐磨損壽命≥6 年；無機械運動部件，避免葉輪、軸承等易損件的更換，維護周期 2-3 年，比機械式流量計（1 年維護 1 次）降低維護成本 65%。

（二）對比同口徑傳統流量計的優勢

對比維度	渦街流量計 dn125	同口徑孔板流量計	同口徑渦輪流量計
測量精度	±1.0% FS（液體），全量程穩定	±2.0%-3.0% FS，易結垢	±0.5% FS，不耐雜質
壓損	≤0.04MPa	0.08-0.15MPa	0.06-0.1MPa
介質適配	液體 / 氣體 / 蒸汽，耐磨損	多種介質，壓損大	潔凈液體，不耐雜質
維護周期	2-3 年（無易損件）	6 個月（清理孔板）	1 年（更換軸承）
安裝直管段	上游≥8D（1000mm）	上游≥15D（1875mm）	上游≥5D（625mm）
重量	60-90kg	100-150kg（含法蘭）	80-120kg

（三）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
機械加工廠循環水支管（dn125）	30-50℃循環水，含微量切削液（≤0.1%），壓力 1.6MPa，流量 20-100m³/h，車間振動	304 測量管 + 碳化鎢發生體 + 雙壓電傳感器 + RS485 通訊 + IP67	304 耐循環水腐蝕，雙傳感器抗振動干擾，RS485 接入車間 DCS，流量誤差≤±1.0%，年節約電費 10 萬元
市政供水社區支管（dn125）	15-30℃自來水，壓力 1.0MPa，流量 15-90m³/h，戶外露天	304 測量管 + 碳化鎢發生體 + 單傳感器 + 4G 通訊 + CPA 計量認證 + IP67	CPA 確保貿易結算合法，4G 實現社區流量遠程監控，碳化鎢耐戶外環境磨損，年漏損率從 13% 降至 8%
食品廠蒸汽殺菌支管（dn125）	200-250℃飽和蒸汽，壓力 1.2MPa，流量 50-500kg/h，高溫車間	316L 測量管 + 316L 發生體 + 雙傳感器 + 溫壓補償 + 保溫層 + IP67	316L 耐蒸汽腐蝕，保溫層減少熱量損失，雙傳感器修正蒸汽流場，蒸汽計量誤差≤±1.5%，避免殺菌不徹底導致的產品報廢（報廢率從 5% 降至 1%）

以某化工園區溶劑輸送改造為例：3 條 dn125 溶劑支管原采用渦輪流量計，因溶劑含微量雜質（粒徑≤1mm），每 6 個月需更換軸承，維護成本 1.2 萬元 / 年，計量誤差 ±2.0%；更換渦街流量計 dn125（316L + 雙傳感器 + RS485）后，無易損件維護，年省維護成本 1.2 萬元，誤差降至 ±1.0%，溶劑采購量核算準確率提升至 99%，同時遠程抄表替代人工，年省人工成本 2 萬元。

四、渦街流量計 dn125 的維護規范

（一）安裝操作規范

1. 管道預處理與位置選擇：
   • 安裝前關閉管道閥門，排空介質，用高壓水（壓力≥8MPa）沖洗 dn125 管道內壁，去除焊瘤、鐵銹、雜質（粒徑＞3mm 會磨損發生體涂層）；舊管道需用機械打磨機去除結垢（結垢厚度≤1mm），避免流場紊亂；非金屬管道（如玻璃鋼）需在流量計兩側安裝 800mm 長金屬短管，焊接接地環（接地電阻≤10Ω，避免靜電干擾）；
   • 安裝位置需滿足上游直管段≥8 倍管徑（1000mm）、下游≥4 倍管徑（500mm），避免靠近泵體、閥門、彎頭（流場紊亂導致誤差超 ±2.0%）；水平安裝時確保流量計軸線水平，介質流動方向與外殼箭頭一致；垂直安裝時液體 / 蒸汽需自下而上流動（確保管道充滿，無氣泡 / 氣塞），上游 500mm 處加裝排氣閥（排出管道內空氣 / 蒸汽冷凝水，避免漩渦斷裂）；
   • 蒸汽場景需在流量計外側包裹保溫層（厚度 40-60mm，材質為巖棉），減少熱量損失導致的溫度測量偏差（偏差超 2℃會使蒸汽流量誤差超 ±1%）。
2. 吊裝與法蘭連接：
   • dn125 流量計重量約 60-90kg，需用 2-5 噸吊車通過吊耳吊裝，吊裝時保持表體水平（傾斜角度≤5°），緩慢對接管道法蘭，對齊螺栓孔（偏差≤8mm），放置密封墊（突面法蘭用丁腈橡膠墊，凹凸面用金屬石墨墊）；
   • 采用 “分組對稱擰緊” 方式安裝螺栓（8 個螺栓分 2 組），用扭矩扳手按規定扭矩擰緊（PN1.6MPa 扭矩約 500-800N?m），分 3 次擰緊（30%→60%→100%），避免過度擰緊導致法蘭變形；
   • 安裝后通入 0.6MPa 清水（或對應介質），保壓 24 小時，檢查法蘭接口無泄漏（用肥皂水涂抹，無氣泡）；蒸汽場景需進行熱態密封檢查（升溫至 200℃后，再次擰緊螺栓，避免熱脹冷縮導致泄漏）。
3. 參數設置與校準：
   • 通過 LCD 按鍵或 RS485 通訊輸入參數：管道內徑 118mm、介質類型（液體 / 氣體 / 蒸汽）、St 值（按出廠標定值輸入，如液體 0.25）、量程范圍（如液體 10-120m³/h）、通訊參數（RS485 地址 1-247，波特率 9600bps）；
   • 零點校準：關閉閥門，管道內無流動時，進入 “零點校準” 模式，設備自動采集傳感器信號（應為 0mV±0.05mV），保存校準值，確保無流量時顯示為 0；蒸汽場景需額外進行密度校準（通入已知密度的蒸汽，修正密度查詢表）。

（二）維護要點

1. 日常維護（每季度 1 次）：
   • 清潔：用高壓水槍（壓力≤0.8MPa）清洗表體外殼，去除灰塵、泥沙；戶外設備需檢查防雨罩（如有）是否完好，避免雨水滲入信號處理模塊；蒸汽場景需檢查保溫層是否破損，破損時及時修補；
   • 接線檢查：打開信號處理模塊接線盒，檢查電源線、通訊線端子有無松動或氧化，重新緊固或用細砂紙打磨氧化層（接觸電阻≤0.1Ω）；檢查接地系統，接地電阻若＞10Ω，需更換鍍鋅角鋼接地極（長度 3m，埋深 1.5m）；
   • 數據核對：對比流量計顯示值與遠程平臺數據，偏差超 ±1.5% 時檢查管道是否堵塞（污水管道可通過上游閥門沖洗，蒸汽管道需排水排污）；
2. 定期維護（每年 1 次）：
   • 精度校準：由具備 CMA 資質的機構采用 “標準體積管比對法”（中等流量標準裝置精度 ±0.1%），在 3 個流量點（30m³/h、60m³/h、100m³/h）驗證精度，誤差超 ±1.0% 時調整 St 值；蒸汽場景需在 2 個蒸汽參數點（200℃/1.0MPa、250℃/1.5MPa）校準質量流量精度；
   • 發生體與傳感器檢查：通過工業內窺鏡觀察發生體表面涂層是否磨損（磨損厚度＞2μm 時需重新噴涂碳化鎢）、傳感器是否結垢（蒸汽場景易結碳酸鈣垢），結垢時關閉管道，排空介質，用稀鹽酸（5% 濃度）浸泡傳感器 15 分鐘，再用清水沖洗；
   • 信號模塊檢查：用萬用表測量壓電傳感器電阻（正常為 150-250kΩ），電阻偏差超 ±10% 時需更換；測試故障報警功能（模擬傳感器斷線），確保遠程平臺能正常接收報警信號；
3. 故障排查：
   • 無流量顯示：檢查電源（220V AC 或 24V DC）是否正常，若電源正常，測量傳感器信號（應為 1-15mV），無信號則為傳感器故障（如壓電晶體損壞）；
   • 流量偏差大：檢查發生體涂層是否磨損（磨損會導致 St 值變化）、管道實際內徑與參數是否一致、介質溫度壓力是否超出適配范圍（如蒸汽溫度超 300℃導致傳感器失效）；
   • 通訊故障：RS485 通訊檢查 A/B 線是否接反，終端電阻（120Ω）是否安裝；4G 通訊檢查 SIM 卡是否欠費、信號強度（≥-85dBm），弱信號時調整天線位置。

五、總結

渦街流量計 dn125 通過中等口徑適配設計（雙傳感器流場修正、流線型發生體、多介質補償）、高精度計量（±1.0% FS）與智能化功能（遠程監控、故障預警），成為工業、市政、能源等領域中等流量計量的核心設備。其核心價值不僅在于解決傳統中等口徑流量計 “壓損大、精度差、維護難” 的痛點，更在于通過低壓損節能（年省 8-12 萬元）、長壽命（6-8 年）與遠程管理（降低運維成本 65%），為中等口徑流量系統提供高效、可靠的解決方案。
在選型與使用中，需緊扣 “介質特性定材質（蒸汽選 316L、腐蝕選 316L + 碳化鎢）、場景需求定防護（戶外選 IP67、高溫選保溫層）、精度需求定傳感器數量（貿易結算選雙傳感器）” 的原則，同時通過規范安裝（直管段、接地）與定期維護（校準、涂層檢查），確保設備始終處于最優運行狀態。
未來，隨著智慧工業、智慧水務的發展，該流量計將進一步整合 AI 流量預測（基于歷史數據預測峰值）、5G + 邊緣計算功能，實現 “計量 - 監控 - 節能 - 預警” 一體化，助力中等口徑流量系統邁向更智能、更可持續的管理模式，為工業節能、水資源調度、能源合理利用提供關鍵技術支撐。
