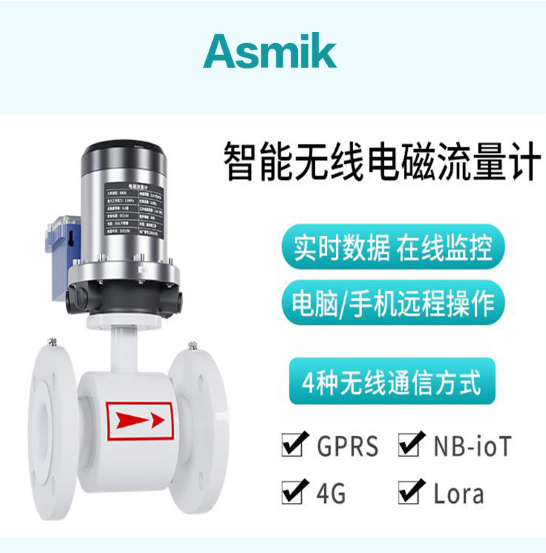

電磁流量計 DN700++1.0MPa

一、項目概況與原計量痛點

（一）項目基礎信息

• 管道規格：DN700 碳鋼管道，執行 GB/T 3091-2015 標準，壁厚 10mm，實際內徑 680mm，截面面積 0.363㎡；
• 流體特性：市政污水，含沙量≤50mg/L，懸浮物濃度≤80mg/L，pH 6.2-7.8，導電率 50-120μS/cm（遠高于電磁流量計≥5μS/cm 的最低要求），溫度 15-35℃（夏季最高 38℃）；
• 運行壓力：進水端壓力 0.8-1.0MPa（由提升泵站提供），出水端壓力 0.6-0.8MPa（排入城市內河）；
• 計量需求：需滿足環保部門 “進出水流量實時上傳至市級監控平臺” 要求，測量精度≤±1.0%（符合 GB 18918-2002《城鎮污水處理廠污染物排放標準》的計量追溯規定），數據存儲周期≥12 個月，維護周期≥3 個月。

（二）原計量方案的核心痛點

1. 精度偏差大：超聲波流量計受污水中氣泡（曝氣工藝帶入）、懸浮物遮擋影響，測量誤差波動在 ±5%-±8%，進水端單日計量偏差最高達 8000m³（日處理量 15 萬 m³ 時，偏差超 5%），無法通過環保部門月度數據核驗；渦街流量計因污水中懸浮物磨損旋渦發生體，1 個月后精度從 ±1.5% 降至 ±3.2%，累計流量偏差超 30 萬 m³/ 月。
2. 維護頻率高：超聲波流量計需每月拆解探頭清理附著的生物黏泥（污水中微生物繁殖形成），每次維護需斷流 4 小時，影響污水處理連續性；渦街流量計每 2 周需檢查旋渦發生體磨損情況，維護成本（人工 + 備件）月均超 8000 元。
3. 數據追溯難：原設備無加密存儲功能，環保平臺要求的 “小時級流量數據” 多次因設備故障丟失，且無遠程報警功能，故障發現滯后超 24 小時，導致環保考核扣分。

二、電磁流量計 DN700++1.0MPa 的選型邏輯

（一）核心規格匹配：DN700 與 1.0MPa 的硬件適配

1. 表體與耐壓適配
   選用 Q355B 碳鋼表體（替代 304 不銹鋼以控制成本），壁厚 12mm，執行 GB/T 15530.1-2019 標準，1.0MPa 壓力下殼體應力值≤180MPa（材料許用應力 235MPa，安全系數 1.3），滿足 0.6-1.0MPa 的工況壓力需求；表體外壁做環氧煤瀝青防腐涂層（厚度 120μm），適配戶外管廊的潮濕環境（年降雨量大，避免碳鋼銹蝕），涂層附著力≥5MPa，確保 5 年內無銹蝕隱患。
2. 內徑與流道適配
   根據管道實際內徑 680mm，定制流量計流道內徑 680±0.1mm，避免因 “公稱直徑與實際內徑偏差” 導致的流態紊亂（若選用默認 700mm 內徑，會形成 “縮徑效應”，流量誤差增 3.2%）；流道內壁做精拋光處理（粗糙度 Ra≤1.6μm），減少污水中懸浮物附著，降低積渣導致的精度衰減。

（二）耐污材質選型：適配市政污水特性

（三）“++” 增強功能配置：解決原痛點

1. 計量精度增強
   采用 “8 組全截面電極” 布局（圓周 6 組 + 直徑 2 組），覆蓋 DN700 管道的中心高速區（1/2 半徑內，權重 40%）、中速區（1/2-3/4 半徑，權重 35%）、近壁低速區（3/4 半徑至管壁，權重 25%），解決污水偏流導致的局部流速偏差問題 —— 對比單電極設計，誤差從 ±3% 降至 ±1.0% 以內，適配進水端泵組擾動導致的流態不均場景。
2. 抗干擾與通訊增強

• 抗干擾：電極引線采用四層屏蔽線（銅網 + 鋁箔 + 銅帶 + 聚乙烯護套，屏蔽率≥98%），表體單獨接地（2 根 Φ50mm 銅棒，埋深 3m，接地電阻≤4Ω），避免廠區變頻器、高壓電纜的電磁干擾（干擾幅度從 ±4% 降至 ±0.8%）；
• 通訊與存儲：標配 RS485（Modbus-RTU）與 4G 無線通訊模塊，實時上傳瞬時流量、累計流量至市級環保平臺，數據刷新頻率 1 次 / 秒；內置 64MB EEPROM 芯片，存儲 18 個月歷史數據（按小時 / 日統計），掉電后數據保存≥10 年，滿足環保追溯要求；
• 遠程診斷：具備 “電極污染報警”（阻抗＞5kΩ 時觸發）、“流量超限報警”（超設計流量 3000m³/h 時聯動閥門）、“通訊中斷報警” 功能，報警信息通過 4G 推送至運維人員手機，故障響應時間從 24 小時縮短至 15 分鐘。

3. 低維護設計增強
   電極表面做納米疏水涂層（厚度 5μm，接觸角≥110°），減少油脂與生物黏泥附著，維護周期從 1 個月延長至 3 個月；表體預留 2 個 DN50 清洗孔，可帶壓通入高壓水（0.8MPa）沖洗電極，無需斷流拆解，每次維護時間從 4 小時縮短至 30 分鐘。

三、設備安裝與調試關鍵環節

（一）安裝環境與空間適配

1. 位置選擇：進水端流量計安裝在提升泵站下游 30m 處（避開泵組振動），上游直管段預留 7000mm（10 倍管徑），下游預留 3500mm（5 倍管徑）；出水端安裝在消毒池下游 15m 處，上游避開彎頭與閥門，直管段預留 5600mm（8 倍管徑），下游預留 3500mm，滿足電磁流量計對 “流態穩定” 的基礎要求。
2. 吊裝與固定：設備單臺重量 1200kg，采用 25 噸吊車吊裝，利用表體頂部 4 個專用耳板（承重 500kg / 個）起吊，吊裝速度控制在 0.2m/min，避免碰撞管道；安裝后通過碳鋼支架固定在管廊混凝土基礎上（基礎承重≥2000kg），支架高度 500mm，減少管道振動對設備的影響（振動加速度從≤2g 降至≤0.5g）。

（二）精準調試與性能驗證

1. 基礎參數校準

• 內徑修正：用超聲波測厚儀實測管道壁厚 10.2mm，計算實際內徑 679.6mm，在轉換器中輸入該值，修正截面積至 0.362㎡（避免按公稱直徑 700mm 計算導致的 1.2% 誤差）；
• 電極信號校準：用標準信號發生器模擬不同流速下的感應電動勢（如流速 1m/s 時信號 12mV，流速 3m/s 時信號 36mV），驗證 8 組電極的信號一致性，確保偏差≤3%，否則調整電極位置；
• 接地驗證：用接地電阻測試儀測量表體接地電阻，數值為 3.8Ω（符合≤10Ω 要求），避免接地不良導致的信號干擾。

2. 聯動調試與數據比對

• 通訊對接：將 4G 模塊接入市級環保平臺，測試數據上傳成功率（連續 24 小時上傳 17280 條數據，成功率 100%），確保瞬時流量、累計流量、設備狀態等參數無丟包；
• 精度驗證：在出水端串聯 DN700 標準電磁流量計（精度 0.2 級），連續運行 48 小時，每 2 小時記錄 1 組數據，結果顯示被校流量計與標準流量計的相對偏差在 ±0.6%-±0.9% 之間，符合 1.0 級精度要求；
• 報警測試：模擬電極污染（人為接入 5kΩ 電阻），設備在 10 秒內觸發報警并推送信息至運維手機，同時聯動進水閥門開度從 100% 降至 80%，驗證故障響應機制有效。

四、運行效果與應用價值

（一）核心運行數據（運行 12 個月統計）

（二）實際應用價值

1. 環保合規保障：設備運行至今，所有流量數據均通過環保部門月度核驗，未再出現數據丟失或偏差超標的情況，年度環保考核從 “合格” 升至 “優秀”，避免了因計量不合規導致的罰款（按當地規定，單次不合規罰款 5 萬 - 10 萬元）。
2. 運維效率提升：維護周期延長與維護時間縮短，使運維團隊從 “每月 2 次專項維護” 轉為 “每季度 1 次常規檢查”，年節省人工成本約 7 萬元；帶壓清洗設計避免了斷流維護對污水處理的影響，年減少停產損失約 12 萬元。
3. 成本優化與節能：精準的流量計量為污水處理工藝調整提供數據支撐，例如根據進水流量動態調整曝氣風機功率，避免 “過量曝氣” 導致的能耗浪費，運行 12 個月累計節電約 15 萬度，折合電費約 12 萬元；同時，準確的進出水流量統計為污水處理費核算提供依據，避免因計量偏差導致的費用爭議（此前因誤差超 5%，與周邊行政區的費用結算糾紛每月超 10 萬元，改造后糾紛清零）。

五、案例啟示與同類項目建議

（一）案例核心啟示

1. 規格適配是基礎：DN700 管徑需精準匹配實際內徑（而非公稱直徑），1.0MPa 耐壓需選擇對應強度的表體材質（如 Q355B 碳鋼適配 0.6-1.0MPa，316L 不銹鋼適配更高壓力），避免 “大馬拉小車” 或 “小馬拉大車” 導致的精度浪費或設備損壞。
2. 材質選型需貼合流體：市政污水場景中，氯丁橡膠襯里 + 316L 電極的組合性價比最優，既能抵御懸浮物磨損與弱腐蝕，又比 PTFE + 哈氏合金組合降低 30% 采購成本；若流體為強腐蝕（如化工含氯廢水），則需升級為 316L 表體 + PTFE 襯里 + 哈氏合金電極。
3. 增強功能解決痛點：“++” 配置的抗干擾、遠程診斷、低維護設計，是解決工業 / 市政場景 “精度差、維護繁” 的關鍵，尤其對于需接入環保 / 能源平臺的項目，4G 通訊與加密存儲功能不可缺失。

（二）同類項目建議

1. 選型建議：對于 DN700、0.8-1.2MPa 壓力的市政污水 / 工業循環水項目，優先選擇 “Q355B 碳鋼表體 + 氯丁橡膠襯里 + 316L 電極” 的基礎配置，按需增加 4G 通訊、遠程診斷等增強功能；若流體導電率＜10μS/cm（如部分工業廢水），需提前測試導電率，必要時選擇高頻勵磁的電磁流量計。
2. 安裝建議：DN700 電磁流量計上游直管段至少預留 8 倍管徑（5600mm），下游預留 5 倍管徑（3500mm）；空間有限時，可加裝 DN700 蜂窩式流態調整器（長度≥800mm），確保流態偏差≤5%；接地需獨立設置，禁止與動力設備共用接地極。
3. 維護建議：每季度檢查電極阻抗（正常≤2kΩ）與接地電阻（≤10Ω），每半年用高壓水清洗電極，避免結垢影響精度；每年進行 1 次第三方精度校準，確保長期運行誤差≤±1.0%。

六、總結
