dn200 管道電子流量計

時間：2025-08-27　　發布者： 杭州米科傳感技術有限公司

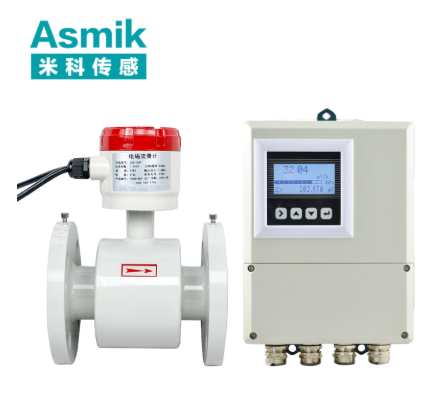

dn200 管道電子流量計（此處特指適配公稱直徑 200mm 管道的電磁式電子流量計），是基于法拉第電磁感應定律設計的中大型口徑電子流量測量設備，核心適配市政供排水支線（如城市片區供水、污水處理廠分廠排口）、工業廠區循環水總管（如汽車制造廠、冶金廠冷卻系統）、化工行業弱腐蝕溶液輸送（如稀酸、稀堿、溶劑）、農業灌區主干管道（如大型農田灌溉）等中等流量場景，可測量電導率≥5μS/cm 的導電介質（如自來水、工業循環水、市政污水、弱腐蝕液體）。其典型適配工況為：管道實際內徑 180-200mm（無縫鋼管常用內徑 190mm），工作壓力 PN1.0-PN2.5MPa，介質溫度 - 20℃-180℃，常用流量范圍 30-180m³/h（對應流速 0.3-1.6m/s，處于電磁流量計理想流速區間），測量精度達 ±0.5% FS，重復性誤差≤0.1%，具備電子信號處理、數據存儲與遠程通訊功能，區別于傳統機械式流量計。

針對 dn200 管道的流場特性（中心與邊緣流速差異 1.5-2.2 倍）、介質可能含有的雜質（如污水中泥沙、循環水中緩蝕劑）及電子設備的環境適應性需求，該流量計采用 10-12 電極布局、雙頻勵磁系統、耐磨損電子級襯里及模塊化電子信號模塊，解決傳統中大型口徑流量計（如孔板、渦街）壓損大（0.1-0.2MPa）、流場敏感（上游直管段需 15 倍管徑）、電子元件易受干擾的痛點，同時具備低壓損（≤0.03MPa）、電子故障自診斷、遠程數據交互（支持 RS485/4G）、維護周期長（2-3 年）的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析 dn200 管道電磁式電子流量計的技術特點與實用價值，為中大型口徑導電介質電子計量提供參考。

一、dn200 管道電子流量計（電磁式）的核心構成與適配設計

dn200 管道電子流量計的核心構成圍繞 “dn200 口徑流場優化”“電子信號精準處理”“復雜介質兼容” 三大需求，主要包含測量管組件、勵磁系統、多電極電子檢測單元、電子級襯里層、電子信號處理模塊及 dn200 法蘭連接結構，各部件參數針對 200mm 管道特性與電子計量需求精準設計。

（一）測量管組件：電子計量的流場與壓力基礎

測量管作為介質流通與磁場載體，需同時滿足 dn200 管道的高壓承載、流場均勻性，且為電子檢測提供穩定磁場環境：

• 材質與壁厚：主流采用 304 或 316L 不銹鋼（符合 GB/T 1220-2007 標準），適配不同介質場景：
  • 304 不銹鋼：適用于中性潔凈介質（如自來水、工業循環水），耐溫≤180℃，壁厚根據公稱壓力設計：PN1.0MPa 時取 10mm，PN1.6MPa 時取 12mm，PN2.5MPa 時取 16mm，通過水壓試驗（試驗壓力為公稱壓力 1.5 倍，保壓 40 分鐘無泄漏）。磁導率≤1.05μ?，磁場在管壁的衰減系數≤0.12T/m，確保 190mm 內徑全截面磁場均勻性偏差≤5%，為電子電極采集信號提供穩定磁場；
  • 316L 不銹鋼：含鉬元素（≥2%），耐弱腐蝕（如市政污水、含微量鹽分的工業水），耐溫≤180℃，壁厚較 304 增加 1-2mm（PN2.5MPa 時取 18mm），耐氯離子濃度≤300mg/L，通過 24 小時鹽霧試驗（腐蝕速率≤0.01mm / 年），避免介質腐蝕導致管壁變薄，影響電子計量的長期穩定性；
• 流場優化設計：實際內徑嚴格匹配 dn200 管道規格（無縫鋼管內徑通常 190mm），管長設計為 600-700mm（適配工業管廊與市政管道安裝空間），內壁經電解拋光處理（粗糙度 Ra≤1.6μm），減少雜質附著（如污水中泥沙、管道銹蝕顆粒）—— 中大型口徑管道內壁若有 1mm 以上結垢，易形成局部渦流，導致電子電極采集的信號波動超 ±1.5%。進口端設置 20° 錐形導流段（長度 100mm），配合內置多孔整流網（孔徑 50-60mm，厚度 80mm），引導介質形成充分發展的湍流（雷諾數 Re≥4000），流速分布均勻性提升 28%，為電子檢測單元精準采集感應電動勢奠定基礎。

（二）勵磁系統：電子計量的磁場生成核心

勵磁系統需為 dn200 管道提供均勻穩定的磁場，同時適配電子信號的抗干擾需求，避免磁場波動影響電子計量精度：

• 勵磁方式與參數：采用 “雙頻矩形波勵磁” 設計（低頻 50Hz + 高頻 100Hz），適配不同流量場景：低頻模式用于穩定流量（如市政供水平峰期 30-120m³/h），磁場穩定性偏差≤2%；高頻模式用于流量波動場景（如工業早高峰 120-180m³/h），響應時間≤0.1 秒，可快速捕捉流速變化，避免電子計量漏計峰值流量。勵磁線圈繞制于環氧絕緣骨架（厚度 30-40mm，絕緣電阻≥100MΩ），總匝數 2500-3200 匝（線徑 2.2-2.8mm 高純度銅線），磁感應強度穩定在 0.1-0.4T，通過調整線圈電流（8-12A），確保管道中心與邊緣的磁感應強度差異≤3%；
• 電子屏蔽與溫度補償：線圈外側包裹 0.5mm 厚坡莫合金屏蔽層，減少工業變頻器、高壓輸電線路（110kV）的電磁干擾（干擾抑制率≥95%），避免外部干擾影響電子電極采集的微弱感應電動勢（40-120mV）。配備電子溫度補償電路（-20℃-60℃環境），通過熱敏電阻實時監測線圈溫度，修正電阻變化導致的勵磁電流波動（溫度每變化 10℃，電流修正誤差≤0.2%），確保磁場強度穩定，電子計量誤差控制在 ±0.5% 以內。

（三）多電極電子檢測單元：電子信號采集關鍵

電極直接接觸介質，需兼顧耐腐性與電子信號傳導效率，同時通過多電極布局修正 dn200 管道流場不均：

• 電極材質與電子特性：根據介質特性選擇材質，確保電子信號低損耗傳輸：
  • 316L 不銹鋼電極：適配中性與弱腐蝕介質，直徑 20-22mm，突出測量管內壁 4-5mm（減少對流場干擾），單支電極與襯里層的絕緣電阻≥1000MΩ，避免電子信號泄漏。電極表面經鈍化處理（鈍化膜厚度 5-8μm），降低介質與電極的電化學反應，確保感應電動勢信號穩定（波動≤±0.5mV）；
  • 哈氏合金 C276 電極：適配中強腐蝕介質（如化工稀酸、稀堿），耐腐性能是 316L 的 4-6 倍，電子導電性優異（電阻率≤1.2×10??Ω?m），可將感應電動勢信號的傳輸損耗降至≤1%，確保電子模塊接收的信號真實反映介質流速；
  • 鈦合金電極：適配強腐蝕介質（如沿海地區含海水的混合水），耐氯離子濃度≤500mg/L，電子穩定性偏差≤0.3%/ 年，長期使用無信號衰減；
• 布局與電子信號整合：采用 10-12 電極圓周均勻布局（間距 30°/36°），按 “中心 - 邊緣” 兩層采集 —— 中心區域（直徑 80mm）4 個電極、邊緣區域（直徑 80-190mm）6-8 個電極。電子信號處理模塊通過 “加權平均算法”（中心權重 0.25、邊緣權重 0.75）整合各電極采集的感應電動勢，修正流場不均導致的誤差：dn200 管道中心流速可達邊緣的 2.2 倍（中心流速 1.5m/s 時，邊緣僅 0.68m/s），未修正時電子計量誤差超 ±2%，經多電極算法修正后，誤差控制在 ±0.5% 以內。

（四）電子級襯里層：絕緣與介質兼容保障

襯里層需滿足電子絕緣（防止磁場短路導致電子信號失真）、耐腐、耐磨損需求，材質選擇需適配電子計量的高絕緣要求：

• 聚四氟乙烯（PTFE）襯里：耐溫 - 40℃-260℃，耐強酸強堿（pH 0-14），絕緣電阻≥1000MΩ，厚度 10-12mm（電子級 PTFE 純度≥99.9%，雜質含量≤0.01%），避免雜質影響絕緣性能。適配化工弱腐蝕場景，通過 1000 小時浸泡試驗（20% 硫酸溶液無變形、無腐蝕），使用壽命≥5 年；
• 氯丁橡膠襯里：適用于常溫中性介質（如自來水、循環水），耐溫 - 20℃-80℃，絕緣電阻≥1000MΩ，厚度 8-10mm，耐磨損性能≥150mg（Taber 耐磨試驗），成本較低，是市政供水的主流選擇，使用壽命≥5 年；
• 陶瓷襯里（99% 氧化鋁）：針對高磨損介質（如含泥沙的灌溉水、礦山廢水），耐磨損性能是橡膠襯里的 20 倍，絕緣電阻≥1000MΩ，厚度 12-14mm，與測量管貼合間隙≤0.1mm，可承受泥沙顆粒（粒徑≤5mm）的長期沖刷，使用壽命≥8 年，確保電子計量不受襯里磨損影響。

（五）電子信號處理模塊與 dn200 法蘭連接

• 電子信號處理模塊：作為電子計量的核心，采用工業級 32 位 MCU（運算速度≥100MHz），支持每秒 200 次信號采樣，實現三大核心功能：①電子信號處理：將電極采集的 40-120mV 感應電動勢放大（1000-5000 倍）、濾波（數字濾波 + RC 低通濾波，過濾 50Hz 工頻與管道振動噪聲）；②流量計算：基于法拉第定律實時計算流速與流量，輸出瞬時 / 累積流量數據；③電子智能功能：內置 32GB Flash 芯片（存儲 3 年歷史數據，按小時存儲）、RS485/4G 通訊模塊（支持 Modbus-RTU 協議，傳輸距離≤1000 米）、故障自診斷（電極結垢、勵磁故障、流量超量程報警，通過本地 LED 與遠程平臺雙重提示）；模塊外殼采用耐腐 ABS 材質（表面噴涂聚四氟乙烯涂層），防護等級 IP65，適配工業潮濕、粉塵環境；
• dn200 法蘭連接：嚴格遵循 GB/T 9119-2020 標準，公稱直徑 200mm，公稱壓力 PN1.0-PN2.5MPa，密封面類型為凹凸面（MFM）（中大型口徑管道壓力高，突面密封易泄漏）。法蘭外徑 340mm（PN1.6MPa），螺栓孔中心圓直徑 295mm，配備 16 個螺栓（孔徑 23mm），適配 dn200 管道的標準法蘭；法蘭材質與測量管一致（304/316L），避免材質不兼容導致的腐蝕；頂部預留 4 個吊耳（單個承重≥800kg），便于流量計（總重量約 400-600kg）的吊裝安裝，避免管道受力變形影響電子計量精度。

二、dn200 管道電子流量計（電磁式）的工作原理與適配邏輯

dn200 管道電子流量計基于法拉第電磁感應定律實現電子計量，其原理應用需深度適配 190mm（dn200 常用內徑）管道的流場特性、導電介質的物理參數，同時確保電子信號處理的精準性。

（一）基礎工作原理：電磁感應與電子計量

1. 磁場生成：電子信號處理模塊為勵磁線圈提供穩定雙頻電流（50Hz/100Hz），在 dn200 測量管內產生垂直于介質流動方向的均勻磁場（磁感應強度 B=0.25T，波動≤2%），磁場覆蓋管道全截面（面積約 0.0284m²），因測量管采用低磁導率不銹鋼，磁場無明顯衰減；
2. 電子信號產生：導電介質（電導率≥5μS/cm）以流速 v（0.3-1.6m/s）沿 dn200 管道流動，切割磁感線，在 10-12 個電極間產生感應電動勢 E（電子信號），遵循公式：
   E = K × B × D × v
   （其中 K 為電子儀表常數，由 dn200 內徑、電極布局決定，出廠前經國家級電子流量標準裝置校準，12 電極 K≈420 脈沖 /m³；D 為測量管實際內徑，取 190mm；v 為介質平均流速）；
3. 電子流量計算：電極采集的感應電動勢 E（40-120mV）經電子信號處理模塊放大、濾波后，傳輸至 MCU。MCU 通過公式 v = E/(K×B×D) 計算平均流速，再結合 dn200 管道截面積 A（A=π×(0.19/2)²≈0.0284m²），計算瞬時流量：
   Q（m³/h）= v × A × 3600
   累積流量 V（m³）為瞬時流量對時間的積分（積分間隔 1 秒，電子模塊確保積分精度，避免漏計），同時將流量數據存儲至 Flash 芯片，并通過 RS485/4G 傳輸至遠程平臺。

以 dn200 市政供水管道為例：介質為常溫水（電導率 50μS/cm），流速 v=1.0m/s 時，代入公式得 E=420×0.25×0.19×1≈19.95mV；電子模塊將信號放大 1000 倍至 19.95V，計算得 v=1.0m/s，瞬時流量 Q=1.0×0.0284×3600≈102.24m³/h，與實際供水流量誤差≤±0.5%，電子計量精度符合貿易結算要求。

（二）dn200 管道與電子計量的適配邏輯

1. 流場不均的電子修正：dn200 管道內徑大，水流易形成 “中心快、邊緣慢” 的拋物面流場，單電極采集的電子信號僅反映局部流速，誤差超 ±2%。10-12 電極按 “中心 - 邊緣” 兩層采集，電子模塊通過加權算法整合信號，將誤差降至 ±0.5%；同時，進口導流段與整流網優化流場，若上游直管段僅 5 倍管徑（1000mm，低于標準 10 倍），加裝多通道電子整流器（內置流量傳感器輔助修正）后，電子計量精度仍可維持在 ±0.8% 以內，解決市政管廊、工業車間安裝空間受限的難題；
2. 高低流速的電子補償：當流量≤30m³/h（對應流速≤0.3m/s，如夜間市政供水低谷期），感應電動勢僅 40-50mV，易受電子干擾。模塊通過 “延長采樣時間”（從 1 秒增至 6 秒）與 “多電極信號疊加”（12 電極信號取平均值），增強信號信噪比（從 15:1 提升至 30:1），將低流速電子計量誤差從 ±1.0% 降至 ±0.8%；當流量≥180m³/h（對應流速≥1.6m/s，如應急供水高峰期），啟用 “高流速電子保護”：降低勵磁電流（B 從 0.4T 降至 0.3T），避免介質對襯里的沖刷壓強超限（≤0.8MPa），同時修正電子信號的非線性偏差，確保高流速誤差≤±0.8%；
3. 介質參數的電子適配：針對不同介質的粘度（如污水粘度 1.5mPa?s、工業循環水 3mPa?s），電子模塊調用內置粘度補償公式（Q 修正 = Q 實測 ×(1+0.02×ln (粘度 / 1.004))），避免粘度差異導致的電子計量誤差（無補償時誤差超 ±1.5%，補償后≤±0.3%）；針對溫度變化（如自來水從 5℃升至 25℃，密度變化），模塊通過內置溫度傳感器（精度 ±0.1℃）實時修正密度，確保標況流量（貿易結算需標況體積）電子計量準確，誤差≤±0.3%。

三、dn200 管道電子流量計（電磁式）的功能特性與典型應用

（一）核心功能特性

1. 電子計量高精度：測量精度 ±0.5% FS，重復性誤差≤0.1%，符合 GB/T 18659-2018 與 JJG 1033-2007 標準，可直接用于市政供水、工業貿易結算；量程比 1:6（30-180m³/h），適配 dn200 管道的流量波動（如工業循環水早高峰 180m³/h、晚低谷 35m³/h），電子模塊無需手動調整量程，避免頻繁切換導致的精度衰減；
2. 低壓損與電子節能：測量管內無機械運動部件，僅含電極與襯里，壓損≤0.03MPa（流速 1.0m/s 時），遠低于孔板流量計（0.1-0.2MPa）、渦街流量計（0.07-0.14MPa）。以 dn200 工業循環水管道（年運行 8000 小時，平均流量 100m³/h，泵揚程 25m）為例，低壓損可減少水泵能耗 5%-7%，年節約電費 6-9 萬元；電子模塊工作功耗≤15W，待機功耗≤5W，比傳統電子流量計節能 30%；
3. 電子抗干擾與環境適應：通過 GB/T 17626 系列電磁兼容測試（抗工頻磁場、靜電放電、浪涌干擾），在工業變頻器（50Hz）、高壓輸電線路（220kV）附近，電子信號波動≤±0.1%，確保計量穩定；防護等級 IP65（戶外安裝可選 IP67），-20℃-60℃寬溫工作，可安裝于市政戶外管廊（潮濕、多塵）、工業車間（高溫、振動），無需額外電子防護裝置；
4. 電子智能管理：內置 32GB 電子存儲，可存儲 3 年歷史數據（按小時存儲累積流量、平均流速），數據格式符合工業標準（CSV 格式），支持 USB 導出或遠程傳輸；電子故障自診斷功能可檢測電極結垢（通過信號強度判斷）、勵磁故障（電流異常）、通訊中斷，通過本地 LED 指示燈（紅 / 綠 / 黃三色）與遠程平臺報警（響應時間≤5 秒），減少人工巡檢頻次（原每月 2 次，降至每季度 1 次）；
5. 遠程電子交互：支持 RS485（Modbus-RTU 協議，傳輸距離≤1000 米）與 4G 無線通訊，可接入市政水務云平臺、工業 DCS 系統，實現遠程抄表（替代 2 人 / 次的現場抄表，年省人工成本 4 萬元）、遠程參數設置（如修改流量單位、報警閾值）、流量數據可視化分析（如市政供水片區流量分布熱力圖）。

（二）對比同口徑傳統流量計的優勢

對比維度	dn200 管道電磁式電子流量計	同口徑孔板流量計	同口徑渦街流量計
測量精度	±0.5% FS，全量程穩定	±2.0%-3.0% FS，易結垢	±1.0% FS，低流速誤差大
壓損	≤0.03MPa	0.1-0.2MPa	0.07-0.14MPa
電子功能	智能診斷、遠程通訊、數據存儲	無電子功能，需人工讀數	基礎電子顯示，無存儲
維護周期	2-3 年（無易損件）	6 個月（清理孔板）	1 年（發生器磨損）
安裝直管段	上游≥5D（1000mm）	上游≥15D（3000mm）	上游≥10D（2000mm）
環境適應	IP65/IP67，抗干擾強	IP54，易受干擾	IP65，抗干擾較弱

（三）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
市政供排水支線（dn200）	供水：常溫自來水，壓力 1.0MPa，流量 40-160m³/h；排水：市政污水，壓力 0.6MPa，流量 30-140m³/h	316L 測量管 + 316L 電極 + 氯丁橡膠（供水）/ 陶瓷（排水）+4G 通訊 + CPA 計量認證 + IP67	CPA 確保貿易結算合法，陶瓷襯里耐污水沖刷，4G 實現全市流量監控，電子故障報警減少維修時間，年漏損率從 14% 降至 9%
汽車廠循環水總管（dn200）	35-55℃循環水，含緩蝕劑，壓力 1.6MPa，流量 50-180m³/h，工業強干擾	316L 測量管 + 哈氏合金 C276 電極 + PTFE 襯里 + RS485 通訊 + 防爆認證（Exd II BT4）	哈氏合金 + PTFE 耐緩蝕劑腐蝕，防爆適配工業車間，RS485 聯動 DCS 系統，電子計量誤差≤±0.5%，年節約循環水成本 8 萬元
農業灌區主干管道（dn200）	15-30℃灌溉水，含泥沙，壓力 0.8MPa，流量 35-150m³/h，戶外露天	304 測量管 + 鈦合金電極 + 陶瓷襯里 + LoRa 通訊 + 太陽能供電 + IP68	鈦合金耐灌溉水鹽分，陶瓷耐泥沙磨損，LoRa 解決戶外無信號問題，太陽能供電實現無人值守，電子存儲記錄灌溉量，精準控制用水

以某工業園區循環水改造為例：4 條 dn200 循環水總管采用該電子流量計（316L+PTFE+RS485），電子模塊實現遠程抄表與流量異常報警，年人工抄表成本從 3 萬元降至 0.5 萬元；通過電子數據分析（如某條管道流量驟降 50%），年排查管道堵塞故障 5-7 次，節水約 300 萬 m³，折合水費 1200 萬元；電子計量誤差從 ±2% 降至 ±0.5%，與供水公司的水費糾紛率從 8% 降至 1%。

四、dn200 管道電子流量計（電磁式）的維護規范

（一）安裝操作規范

1. 管道預處理與電子環境準備：
   • 安裝前關閉管道閥門，排空介質，用高壓水（壓力≥9MPa）沖洗 dn200 管道內壁，去除鐵銹、焊瘤（雜質粒徑＞5mm 會磨損襯里，影響電子信號采集）；舊管道需用機械打磨機去除結垢（結垢厚度≤1mm），避免流場紊亂導致電子計量誤差；非金屬管道（如玻璃鋼）需在流量計兩側安裝 1000mm 長金屬短管，焊接電子接地環（接地電阻≤10Ω，避免靜電干擾電子模塊）；
   • 電子模塊安裝位置需遠離強電磁干擾源（如變頻器、高壓柜），距離≥2 米；戶外安裝需搭建鋼結構防雨棚（棚高≥2.2m，承重≥800kg），避免烈日暴曬導致電子模塊溫度過高（超 60℃會觸發高溫保護，停止計量）或暴雨浸泡法蘭密封面；
2. 吊裝與法蘭連接：
   • dn200 電子流量計重量約 400-600kg，需用 5-8 噸吊車通過吊耳吊裝，吊裝時保持表體水平（傾斜角度≤5°），緩慢對接管道法蘭，對齊螺栓孔（偏差≤6mm），放置耐高壓金屬石墨密封墊（PN1.6MPa 用，厚度 8mm）；
   • 采用 “分組對稱擰緊” 方式安裝螺栓（16 個螺栓分 4 組，每組 4 個），用液壓扭矩扳手按規定扭矩擰緊（PN1.6MPa 扭矩約 800-1200N?m），分 4 次擰緊（30%→50%→80%→100%），安裝后通入 0.5MPa 清水，保壓 24 小時無泄漏則密封合格；
3. 電子參數設置與校準：
   • 通過電子模塊本地觸摸屏或遠程通訊輸入參數：管道內徑 190mm、介質類型（自來水 / 污水 / 工業水）、流量量程 30-180m³/h、通訊參數（RS485 地址 1-247，波特率 9600bps）、報警閾值（流量超量程 ±10% 報警）；
   • 電子零點校準：關閉閥門，管道內無流動時，進入 “零點校準” 模式，電子模塊自動采集 10-12 電極信號（應為 0mV±0.1mV），保存校準值，確保無流量時電子顯示為 0；校準過程中需斷開附近強干擾設備電源，避免電子信號失真。

（二）維護要點

1. 日常電子維護（每季度 1 次）：
   • 電子模塊清潔：用干燥軟布擦拭電子模塊外殼，去除灰塵、水漬；檢查 LED 指示燈狀態（綠燈正常、黃燈報警、紅燈故障），異常時通過遠程平臺查看故障代碼；
   • 數據核對：對比電子模塊顯示值與遠程平臺數據，偏差超 ±1% 時檢查通訊鏈路（如 RS485 線接觸是否良好）或管道是否堵塞（污水管道可通過上游閥門沖洗，工業管道需清理過濾器）；
   • 電子接地檢查：用接地電阻測試儀測量接地電阻，若＞10Ω，需更換鍍鋅角鋼接地極（長度 3m，埋深 1.5m），確保電子模塊抗干擾能力；
2. 定期維護（每年 1 次）：
   • 電子精度校準：由具備 CMA 資質的機構采用 “標準體積管比對法”（標準裝置精度 ±0.1%），在 3 個流量點（50m³/h、100m³/h、160m³/h）驗證電子計量精度，誤差超 ±0.5% 時通過電子模塊調整儀表常數 K；
   • 電極與襯里電子檢查：通過工業內窺鏡觀察電極表面是否結垢（污水中易結碳酸鈣垢）、襯里是否破損，結垢時關閉管道，排空介質，用稀鹽酸（5% 濃度）浸泡電極 20 分鐘，再用清水沖洗；襯里破損（如橡膠襯里裂紋）時需停機更換，避免介質腐蝕測量管，影響電子信號采集；
   • 電子模塊檢測：用萬用表測量勵磁線圈電阻（正常為 60-100Ω），電阻偏差超 ±10% 時檢查線圈是否匝間短路；測試電子通訊功能（發送 Modbus 指令，驗證數據上傳準確率），通訊異常時檢查模塊通訊芯片或更換天線（4G 型號）；
3. 電子故障排查：
   • 無電子流量顯示：檢查電子模塊電源（220V AC 或 24V DC）是否正常，備用電源（鋰電池）是否切換；若電源正常，測量電極絕緣電阻（應≥1000MΩ），電阻過低為電極短路，需更換；
   • 電子流量偏差大：檢查管道實際內徑與電子參數是否一致，直管段是否滿足要求（不足則加裝電子整流器），介質電導率是否＜5μS/cm（低于時電子模塊無法采集信號，需更換流量計）；
   • 電子通訊故障：RS485 通訊檢查 A/B 線是否接反，終端電阻（120Ω）是否安裝；4G 通訊檢查 SIM 卡是否欠費、信號強度（≥-85dBm），弱信號時調整天線位置或加裝信號放大器。

五、總結

dn200 管道電子流量計（電磁式）通過 “多電極電子流場修正、雙頻勵磁電子穩磁、智能電子信號處理” 的核心設計，結合 dn200 中大型口徑的適配特性，解決了傳統流量計 “壓損大、精度差、電子功能薄弱” 的痛點，其 ±0.5% 的電子計量精度、2-3 年的維護周期、遠程智能管理的優勢，使其成為市政供排水、工業循環水、農業灌溉等中大型流量系統的核心電子計量設備。
在選型與使用中，需緊扣 “介質特性定材質（腐蝕選哈氏合金、磨損選陶瓷）、場景需求定電子功能（遠程監控選 4G、工業聯動選 RS485）、精度需求定電極數量（貿易結算選 12 電極）” 的原則，同時通過規范安裝（管道清潔、電子接地）與定期維護（電子校準、電極清潔），確保電子計量長期穩定。
未來，隨著智慧水務、工業 4.0 的發展，該電子流量計將進一步整合 AI 流量預測（基于電子歷史數據預測峰值）、5G + 邊緣計算功能，實現 “電子計量 - 智能監控 - 節能優化 - 故障預警” 一體化，助力中大型流量系統邁向更高效、更智能的管理模式，為城市水資源調度、工業高效用水、農業精準灌溉提供關鍵電子技術支撐。
