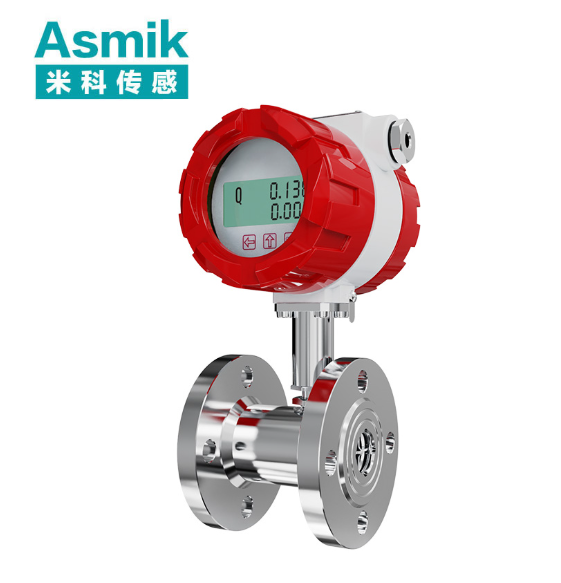

LWGY-MIK-DN125 流量計

時間：2025-08-27　　發布者： 杭州米科傳感技術有限公司

LWGY-MIK-DN125 流量計是公稱直徑 125mm 管道專用的渦輪式流量測量設備（LWGY 為渦輪流量計常見型號標識，MIK 為系列代號），基于動量矩守恒原理工作，核心適配工業循環水系統（如機械制造、電子廠冷卻總管）、市政供水支線（城市分區輸水管道）、化工行業弱腐蝕液體輸送（如稀溶液、溶劑）、食品飲料生產線（如果汁、糖漿輸送）等中等流量場景，可測量潔凈或含微量雜質（粒徑≤1mm）的導電 / 非導電液體（如自來水、乙二醇溶液、食用油）。其典型適配工況為：管道實際內徑 115-125mm（無縫鋼管常用內徑 118mm），工作壓力 PN1.0-PN2.5MPa，介質溫度 - 20℃-120℃，液體流量范圍 15-150m³/h（對應渦輪轉速 50-500r/min，處于渦輪流量計理想工作區間），測量精度達 ±0.5% FS（液體），重復性誤差≤0.1%。

針對 DN125 中等口徑管道的流場特性（中心與邊緣流速差異 1.6-2.0 倍）、介質可能的輕微磨損（如循環水鐵銹）及工業場景的信號穩定性需求，該流量計采用高精度渦輪組件、抗干擾傳感器、一體化信號處理模塊及 DN125 法蘭連接，解決傳統渦輪流量計（小口徑）“易磨損、量程窄、信號易受干擾” 的痛點，同時具備低始動流量（≤0.8m³/h）、寬量程比（1:10）、支持溫壓補償（部分型號）的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析 LWGY-MIK-DN125 渦輪流量計的技術特點與實用價值，為中等口徑液體計量提供參考。

一、LWGY-MIK-DN125 流量計（渦輪式）的核心構成與 DN125 口徑適配設計

LWGY-MIK-DN125 流量計的核心構成圍繞 “DN125 口徑流場優化”“渦輪穩定旋轉”“信號精準捕捉” 三大需求，主要包含渦輪組件、信號檢測單元、信號處理模塊及 DN125 法蘭連接結構，各部件參數針對 125mm 管道特性與渦輪計量原理精準設計。

（一）渦輪組件：流量測量的核心旋轉載體

渦輪組件是將流體動能轉化為機械旋轉的關鍵，需適配 DN125 管道的流場，同時兼顧耐磨性與旋轉穩定性：

• 渦輪材質與結構：根據介質特性選擇材質，確保強度與耐腐性：
  • 304 不銹鋼渦輪：適配中性潔凈液體（如自來水、工業循環水），符合 GB/T 1220-2007 標準，抗拉強度≥515MPa，耐溫≤120℃。葉片數量設計為 6-8 片（DN125 最優葉片數，6 片適配穩定流場，8 片適配波動流場），葉片為后彎式（彎曲角度 30°-35°），減少流體沖擊阻力，降低始動流量（≤0.8m³/h）。渦輪軸采用 2Cr13 不銹鋼（硬度 HV≥280），軸徑 8-10mm，配合硬質合金軸承（耐磨性是普通軸承的 5 倍），確保渦輪旋轉同心度偏差≤0.02mm，避免偏心導致的精度漂移；
  • 316L 不銹鋼渦輪：適配弱腐蝕液體（如稀酸、稀堿溶液），含鉬元素（≥2%），耐氯離子濃度≤300mg/L，耐溫≤120℃，葉片表面經電解拋光處理（粗糙度 Ra≤0.8μm），減少介質附著（如化工溶液中的粘稠雜質），避免渦輪卡滯；
    渦輪外徑與 DN125 管道實際內徑（118mm）匹配，間隙控制在 0.5-0.8mm（過小易摩擦，過大導致旁通流），確保流體推動渦輪高效旋轉，旋轉轉速與流量呈線性關系（線性度偏差≤0.3%）。

（二）信號檢測單元：渦輪轉速的精準捕捉關鍵

信號檢測單元需將渦輪旋轉轉化為可計量的電信號，同時適配 DN125 管道的安裝空間與工業抗干擾需求：

• 傳感器類型與參數：主流采用磁電式或霍爾式傳感器，適配不同精度需求：
  • 磁電式傳感器：由永久磁鐵與線圈組成，渦輪葉片內置磁性材料（如釹鐵硼），渦輪旋轉時磁場交替變化，線圈產生頻率信號（10-500Hz），信號幅值≥100mV（確保遠距離傳輸無衰減）。傳感器封裝于不銹鋼外殼（直徑 15mm），安裝于測量管外壁（距離渦輪 10-15mm），非接觸式設計避免與介質接觸，防護等級 IP67，耐溫≤120℃，適配工業潮濕環境；
  • 霍爾式傳感器：基于霍爾效應，渦輪旋轉時葉片切割磁場，傳感器輸出方波信號（占空比 50%±10%），頻率分辨率 0.1Hz，測量精度比磁電式高 0.2%，適用于高精度計量場景（如食品飲料貿易結算）。傳感器供電 5V DC，功耗≤5mA，信號傳輸距離≤200 米；
• 抗干擾設計：傳感器線纜采用雙絞屏蔽線（線徑 1.0mm²，絕緣材質 PTFE），外層包裹 0.1mm 厚銅箔屏蔽層，減少工業變頻器、電機的電磁干擾（干擾抑制率≥90%），確保信號信噪比≥25:1（低流量時），避免轉速檢測誤差。

（三）信號處理模塊：流量計算與數據輸出核心

模塊需將傳感器的頻率信號轉化為流量數據，同時具備校準、補償與交互功能，適配 DN125 的中等流量計算需求：

• 核心功能：采用工業級 32 位 MCU（運算速度≥80MHz），支持每秒 100 次信號采樣，實現：①頻率信號處理：放大（10-100 倍）、濾波（數字濾波 + RC 低通濾波，過濾 50Hz 工頻噪聲）、頻率計數（誤差≤0.01Hz）；②流量計算：基于渦輪流量計公式 Q=K×f（K 為儀表常數，DN125 型號 K 值經標定為 80-100 脈沖 / L，如 85 脈沖 / L 表示每升流體對應 85 個脈沖信號），計算瞬時流量與累積流量；③溫壓補償（部分型號）：內置 PT100 溫度傳感器（精度 ±0.5℃），外接壓力變送器（適配 PN2.5MPa，精度 ±0.2% FS），針對高溫或易壓縮液體（如乙二醇），通過密度修正公式 Q 標 = Q 實 ×ρ 實 /ρ 標，確保標況流量精度；
• 數據交互：配備 1.5 英寸 LCD 顯示屏（背光可調），實時顯示瞬時流量（m³/h）、累積流量（m³）、介質溫度（℃）、工作狀態；支持信號輸出：4-20mA 模擬量（對應流量 0-150m³/h）、RS485 通訊（Modbus-RTU 協議，傳輸距離≤500 米），部分型號具備脈沖輸出（頻率 0-1kHz），適配工業 DCS 系統或本地積算儀；
• 供電與防護：支持 220V AC 或 24V DC 供電，功耗≤10W；外殼采用 ABS 材質（表面噴涂防刮涂層），防護等級 IP65，安裝于室內控制柜或戶外防雨箱，工作溫度 - 10℃-50℃，耐受工業粉塵與濺水。

（四）DN125 法蘭連接結構：中等口徑安裝適配

連接結構需符合 DN125 管道的壓力與密封要求，確保安裝便捷與介質無泄漏：

• 法蘭規格：嚴格遵循 GB/T 9119-2020 標準，公稱直徑 125mm，公稱壓力 PN1.0-PN2.5MPa，密封面類型為突面（RF）或凹凸面（MFM）—— 突面法蘭適配新建系統（密封墊選用丁腈橡膠，耐溫≤120℃）；凹凸面法蘭適配高壓場景（PN2.5MPa，密封墊選用金屬石墨復合墊，耐溫≤400℃）。法蘭外徑 250mm（PN1.6MPa），螺栓孔中心圓直徑 210mm，配備 8 個螺栓（孔徑 22mm），適配 DN125 管道的標準法蘭；
• 安裝輔助設計：法蘭材質與測量管一致（304/316L 不銹鋼），避免電化學腐蝕；測量管兩端標注流體方向箭頭，避免裝反（裝反會導致渦輪反轉，信號無輸出）；頂部預留 2 個吊耳（單個承重≥100kg），便于流量計（總重量約 30-50kg）的吊裝安裝，避免管道受力變形。

二、LWGY-MIK-DN125 流量計（渦輪式）的工作原理

LWGY-MIK-DN125 流量計基于 “流體動量矩推動渦輪旋轉，轉速與流量成正比” 的核心原理工作，結合 DN125 管道的流場特性與信號處理技術，實現中等流量的精準計量。

（一）基礎工作原理：渦輪旋轉與流量換算

1. 渦輪旋轉驅動：當液體以流速 v 沿 DN125 管道流動，進入測量管后，經導流器（內置 6 片導流葉片）引導，形成軸向穩定流場，流體動能作用于渦輪葉片，推動渦輪繞軸旋轉。渦輪轉速 n（r/min）與液體流速 v（m/s）呈線性關系：n = k×v（k 為比例系數，由渦輪葉片數量、直徑?jīng)Q定，DN125 型號 k≈2500 r/(min?m/s)）；
2. 轉速信號檢測：渦輪旋轉時，若為磁電式傳感器，葉片內置的磁性材料使傳感器線圈產生交變磁場，感應出頻率 f（Hz）與轉速成正比的電壓信號（f = n×Z/60，Z 為渦輪葉片數，如 6 片時 f = n×6/60 = n/10）；若為霍爾式傳感器，葉片切割傳感器磁場，輸出方波頻率信號，頻率與轉速同樣成正比；
3. 流量計算：信號處理模塊采集頻率信號 f，基于渦輪流量計核心公式計算流量：
   • 瞬時體積流量：Q（m³/h）= (f × 3600) / (K × 1000)
     （K 為儀表常數，單位脈沖 / L，如 K=85 脈沖 / L，即每升液體產生 85 個脈沖；3600 為秒轉小時系數，1000 為升轉立方米系數）；
   • 累積體積流量：V（m³）= N / (K × 1000)
     （N 為累計脈沖數）。

以 DN125 工業循環水管道為例：采用磁電式傳感器，渦輪葉片數 6 片，K=85 脈沖 / L，液體流速 v=1.5m/s，渦輪轉速 n=2500×1.5=3750 r/min，頻率 f=3750/10=375 Hz，代入公式得瞬時流量 Q=(375×3600)/(85×1000)≈15.88 m³/h，與實際流量誤差≤±0.5%，符合精度要求。

（二）DN125 口徑與渦輪計量的適配邏輯

1. 流場適配：DN125 管道實際內徑 118mm，若上游無導流裝置，流體易形成偏流，導致渦輪旋轉偏心，精度誤差超 ±1.5%。測量管內置導流器（6 片導流葉片，厚度 3mm），引導流體沿軸向流動，流速分布均勻性提升 25%，即使上游直管段僅 5 倍管徑（625mm，低于標準 10 倍），精度仍可維持在 ±0.8% 以內；
2. 轉速與流量范圍適配：DN125 管道的流量范圍 15-150m³/h，對應渦輪轉速 50-500 r/min（低流量 15m³/h 時 n≈50 r/min，高流量 150m³/h 時 n≈500 r/min），處于渦輪流量計的理想轉速區間（30-1000 r/min）：轉速過低（＜30 r/min）會導致軸承摩擦力占比增大，線性度偏差超 ±1%；轉速過高（＞1000 r/min）會加劇渦輪磨損，縮短使用壽命，15-150m³/h 的流量范圍可確保渦輪長期穩定旋轉；
3. 溫壓補償適配：針對高溫液體（如 80℃工業循環水）或易壓縮液體（如乙二醇），密度隨溫壓變化顯著（80℃水密度比 20℃低 3%），無補償時流量誤差超 ±3%。信號處理模塊通過內置溫度傳感器與外接壓力變送器，實時修正密度，將誤差降至 ±0.5%，確保標況流量（貿易結算需標況體積）準確。

三、LWGY-MIK-DN125 流量計（渦輪式）的功能特性與典型應用

（一）核心功能特性

1. 中等口徑高精度：測量精度 ±0.5% FS（液體），重復性誤差≤0.1%，符合 JJG 1037-2008《渦輪流量計檢定規程》0.5 級要求，可用于工業貿易結算（如工廠與供水公司的水費核算）；量程比 1:10（15-150m³/h），適配 DN125 管道的流量波動（如工業循環水早高峰 140m³/h、晚低谷 20m³/h），無需更換表計；
2. 低始動流量與低壓損：始動流量≤0.8m³/h（對應流速 0.02m/s），可測量微小流量（如設備待機時的循環水補充），比同口徑渦街流量計（始動流量≥2m³/h）更適配低流量場景；壓損≤0.02MPa（流速 1.5m/s 時），遠低于孔板流量計（0.08-0.12MPa），以 DN125 工業循環水管道（年運行 8000 小時，平均流量 80m³/h，泵揚程 20m）為例，年節約電費 3-5 萬元；
3. 抗干擾與環境適應：傳感器采用雙絞屏蔽線，通過 GB/T 17626.2 靜電放電測試（接觸放電 ±6kV 無故障）、GB/T 17626.5 浪涌測試（±1kV 無數據波動），在工業強電磁環境（變頻器、高壓電機附近）仍能穩定工作；防護等級 IP65（傳感器 IP67），-20℃-120℃寬溫工作，可安裝于車間、管廊等場景，無需額外防護；
4. 智能交互與數據追溯：1.5 英寸 LCD 顯示屏實時顯示流量、溫度數據，支持按鍵操作（切換單位、查詢歷史數據）；內置 4GB 存儲芯片，存儲 1 年歷史數據（按小時存儲累積流量），支持 RS485 遠程傳輸，可接入工業 SCADA 系統，實現遠程抄表（替代人工，抄表效率提升 95%）與流量異常報警（如流量超量程、傳感器故障）；
5. 長壽命與低維護：渦輪軸采用硬質合金軸承，磨損率≤0.01mm / 年，使用壽命≥5 年；無機械密封部件，維護周期 2-3 年（僅需定期清潔渦輪），比機械式流量計（如旋翼式，1 年維護 1 次）降低維護成本 60%。

（二）對比同口徑其他流量計的優勢

對比維度	LWGY-MIK-DN125 渦輪流量計	同口徑孔板流量計	同口徑渦街流量計
測量精度	±0.5% FS，全量程穩定	±2.0%-3.0% FS，易結垢	±1.0% FS，低流量誤差大
始動流量	≤0.8m³/h	≥5m³/h	≥2m³/h
壓損	≤0.02MPa	0.08-0.12MPa	0.05-0.09MPa
維護周期	2-3 年（清潔渦輪）	6 個月（清理孔板）	1 年（檢查發生器）
介質適配	潔凈 / 微量雜質液體	多種介質，壓損大	清潔液體，不耐雜質
安裝直管段	上游≥5D（625mm）	上游≥15D（1875mm）	上游≥10D（1250mm）

（三）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
機械制造循環水總管（DN125）	30-50℃循環水，含微量鐵銹（≤0.1%），壓力 1.6MPa，流量 20-140m³/h	304 渦輪 + 磁電傳感器 + LCD 顯示 + RS485 + 突面法蘭	304 耐循環水腐蝕，磁電傳感器抗干擾，RS485 接入車間 DCS，流量誤差≤±0.5%，年節約電費 4 萬元
市政供水支線（DN125）	15-30℃自來水，壓力 1.0MPa，流量 15-120m³/h，需貿易結算	304 渦輪 + 霍爾傳感器 + CPA 認證 + 凹凸面法蘭 + 溫壓補償	霍爾傳感器高精度，CPA 確保結算合法，溫壓補償修正自來水密度變化，水費糾紛率從 7% 降至 1%
食品廠糖漿輸送（DN125）	25-40℃糖漿（粘度 5-10mPa?s），壓力 1.2MPa，流量 18-100m³/h，衛生要求	316L 渦輪（電解拋光）+ 霍爾傳感器 + 食品級密封 + IP67	316L 符合食品衛生標準，電解拋光無積料，食品級密封防污染，糖漿計量誤差≤±0.5%，避免配方偏差

以某汽車制造廠循環水改造為例：原采用孔板流量計，壓損 0.1MPa，年電費超 12 萬元，計量誤差 ±2.5%，導致與供水公司年糾紛 2 次；更換 LWGY-MIK-DN125 流量計（304 + 磁電 + RS485）后，壓損降至 0.02MPa，年電費節約 5 萬元，誤差≤±0.5%，糾紛率降至 0，同時遠程抄表替代 2 名人工，年省人工成本 3 萬元。

四、LWGY-MIK-DN125 流量計（渦輪式）的維護規范

（一）安裝操作規范

1. 管道預處理與位置選擇：
   • 安裝前關閉管道閥門，排空介質，用高壓水（壓力≤0.8MPa）沖洗 DN125 管道內壁，去除焊瘤、鐵銹、雜質（粒徑＞1mm 會卡滯渦輪）；舊管道需用鋼絲刷清理結垢（結垢厚度≤0.5mm），避免影響渦輪旋轉；
   • 安裝位置需滿足上游直管段≥5 倍管徑（625mm）、下游≥2.5 倍管徑（312.5mm），避免靠近泵體、閥門、彎頭（流場紊亂導致渦輪偏心，誤差超 ±1.5%）；水平安裝時確保流量計軸線水平，流體方向與箭頭一致；垂直安裝時液體需自下而上流動（確保渦輪浸沒，無氣泡），上游 300mm 處加裝排氣閥（排出氣泡，氣泡會導致渦輪轉速波動）；
   • 傳感器安裝位置需遠離強電磁干擾源（如變頻器、高壓柜），距離≥1.5 米，避免信號干擾。
2. 法蘭連接與密封：
   • 對齊流量計與管道法蘭，放置密封墊（突面法蘭用丁腈橡膠墊，凹凸面用金屬石墨墊），密封墊需居中，避免偏移導致泄漏；
   • 采用 “對角擰緊” 方式安裝螺栓（8 個螺栓分 2 組），扭矩按公稱壓力設定：PN1.0MPa 時 80-100N?m，PN1.6MPa 時 120-150N?m，分 2 次擰緊（50%→100%），避免過度擰緊導致法蘭變形；
   • 安裝后通入 0.1MPa 清水，保壓 30 分鐘，用肥皂水涂抹接口，無氣泡則密封合格；食品場景需額外進行無菌測試（濕熱滅菌 121℃，30 分鐘）。
3. 參數設置與校準：
   • 通過 LCD 按鍵或 RS485 輸入?yún)?shù)：管道內徑 118mm、儀表常數 K（如 85 脈沖 / L）、量程范圍 15-150m³/h、信號輸出方式（4-20mA/RS485）；
   • 零點校準：關閉閥門，管道內無流動時，進入 “零點校準” 模式，設備自動采集傳感器信號（應為 0Hz±0.1Hz），保存校準值，確保無流量時顯示為 0；
   • 精度校準：用標準體積管（精度 ±0.1%）在 3 個流量點（30m³/h、80m³/h、120m³/h）驗證，誤差超 ±0.5% 時調整 K 值。

（二）維護要點

1. 日常維護（每月 1 次）：
   • 清潔：用干燥軟布擦拭表體與顯示屏，去除灰塵、水漬；食品場景用酒精棉球擦拭表體，保持衛生；
   • 數據核對：對比流量計顯示值與標準體積法數據（收集 1 小時液體，稱重計算實際流量），偏差超 ±1% 時檢查管道是否堵塞或渦輪是否卡滯；
   • 信號檢查：用示波器測量傳感器輸出頻率（無流量時應為 0Hz，有流量時與計算值一致），信號幅值＜50mV 時需檢查線纜或傳感器；
2. 定期維護（每 1-2 年 1 次）：
   • 渦輪與軸承檢查：關閉閥門，拆卸流量計，用軟布蘸中性清潔劑擦拭渦輪葉片（去除附著雜質），檢查渦輪是否變形（如葉片彎曲）、軸承是否磨損（旋轉時無卡頓為正常）；軸承磨損時更換硬質合金軸承（更換周期≥5 年）；
   • 精度校準：由 CMA 機構采用 “標準體積管法” 校準，在 3 個流量點驗證精度，誤差超 ±0.5% 時重新標定 K 值；
   • 傳感器與模塊檢查：用萬用表測量磁電傳感器線圈電阻（正常 500-1000Ω），電阻無窮大則為線圈開路；測試信號處理模塊的通訊功能（發送 Modbus 指令，驗證數據上傳），模塊故障時更換核心板。
3. 故障排查：
   • 無流量顯示：檢查電源（220V AC/24V DC），若電源正常，檢查渦輪是否卡滯（拆卸清理）或傳感器故障（更換傳感器）；
   • 流量偏差大：檢查管道是否堵塞（沖洗）、K 值是否與標定值一致、介質粘度是否超出適配范圍（粘度＞20mPa?s 會導致誤差超 ±2%）；
   • 信號波動：檢查接地是否良好（接地電阻≤10Ω）、傳感器線纜是否破損、是否靠近干擾源（遠離后重試）。

五、總結

LWGY-MIK-DN125 流量計（渦輪式）通過 “高精度渦輪組件、抗干擾信號檢測、智能數據處理” 的核心設計，結合 DN125 中等口徑的流場適配特性，解決了傳統流量計 “精度差、壓損大、維護繁” 的痛點，其 ±0.5% 的測量精度、2-3 年的維護周期、低壓損節能優勢，使其成為工業循環水、市政供水、食品飲料等領域中等口徑液體計量的理想選擇。
在選型與使用中，需緊扣 “介質特性定材質（潔凈選 304、腐蝕選 316L、食品選 316L 電解拋光）、精度需求定傳感器（貿易結算選霍爾、常規選磁電）、安裝場景定防護（潮濕選 IP67）” 的原則，同時通過規范安裝（直管段、排氣）與定期維護（渦輪清潔、校準），確保設備長期穩定運行。
未來，隨著工業智能化的發展，該流量計將進一步整合 AI 流量預測（基于歷史數據優化運行）、無線通訊（NB-IoT 替代 RS485）功能，實現 “計量 - 監控 - 節能 - 預警” 一體化，助力中等口徑液體系統邁向更高效、更智能的管理模式，為工業降本、水資源合理利用提供技術支撐。
