dn100 流量計



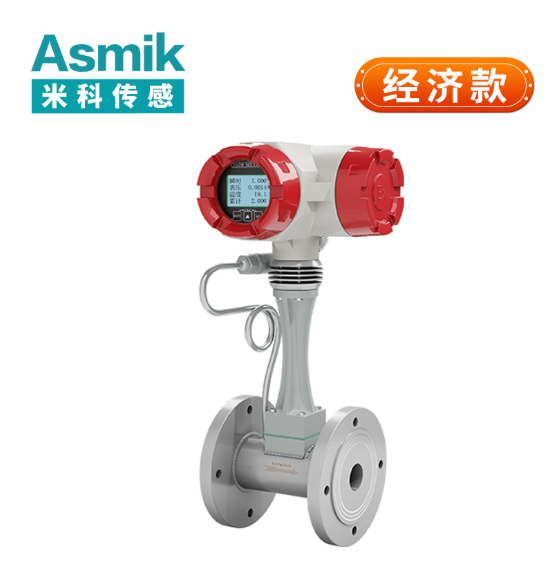

一、dn100 渦街流量計的測量原理（中管徑與多流體適配優化）

該流量計通過流體流經旋渦發生體產生周期性卡門渦街，捕捉旋渦頻率推導流速，再結合流體特性參數（溫度、壓力、密度）計算流量，針對 dn100 中管徑的流態特點與多流體適配需求，在旋渦發生體設計、信號處理、流體參數補償環節進行針對性優化，確保不同流體計量精準。

（一）核心原理：卡門渦街的中管徑適配

當流體流經 dn100 管道內的旋渦發生體時，兩側交替脫落旋渦，旋渦頻率與流速呈嚴格線性關系，核心公式為f = St·v/d（f 為旋渦頻率，Hz；St 為斯特勞哈爾數，與流體雷諾數、發生體形狀相關，dn100 默認取值：液體 0.18-0.20、氣體 0.19-0.21、蒸汽 0.20-0.22；v 為流體平均流速，m/s；d 為旋渦發生體特征尺寸，m）。
針對 dn100 的關鍵優化：

1. 適配型旋渦發生體設計：dn100 實際內徑 90-92mm，需平衡 “低壓力損失” 與 “旋渦穩定生成”—— 采用 “梯形柱形” 旋渦發生體（比三角形柱壓力損失低 30%，比矩形柱旋渦穩定性高 40%），特征尺寸 d=8-10mm（約為內徑的 1/9-1/11，適配中管徑流道）。例如，測量 1.0MPa 飽和蒸汽（密度 4.85kg/m³）時，流速 15m/s（d=9mm），旋渦頻率 f=0.21×15/0.009≈350Hz，傳感器可穩定捕捉（信噪比≥40dB）；測量冷卻水（密度 1000kg/m³）時，流速 3m/s（d=9mm），頻率 f=0.19×3/0.009≈63Hz，處于傳感器有效測量范圍（20-1000Hz），避免低流速信號微弱問題。
2. 雙傳感器對稱采集（消除中管徑流態偏差）：dn100 中管徑流態易受上游閥門、彎頭局部擾動，形成 “中心流速偏高、1/3 半徑處流速不均” 的分布（偏流幅度可達 15%），單組傳感器僅能捕捉局部流速，誤差超 8%。因此在旋渦發生體兩側 30mm 處對稱安裝 2 組傳感器，分別采集管道上、下半區旋渦信號，通過 “均值加權算法”（兩組信號權重各 50%）計算平均頻率。例如，中心流速 5m/s、近壁流速 3m/s 時，單傳感器測量值為 5m/s，誤差 18%；雙傳感器加權后平均流速 =（4.2+3.8）/2=4m/s（兩組傳感器分別采集 4.2m/s、3.8m/s），誤差降至 ±2% 以內，適配中管徑局部偏流場景。

（二）多流體流量計算與補償

dn100 流量計需適配液體、氣體、蒸汽三類流體，不同流體特性差異大，需針對性修正：

1. 液體流量計算（無補償，直接體積計量）：
   液體密度受溫度影響較?。ǔ叵聹囟让孔兓?10℃，密度偏差≤0.5%），無需額外補償，體積流量公式為Qv = v·A·3600（m³/h），其中 A 為管道實際截面積（碳鋼管道 A=π×(0.09/2)²≈6.36×10?³㎡）。例如，冷卻水流速 2m/s 時，Qv=2×6.36×10?³×3600≈45.8m³/h，滿足工廠車間冷卻水路計量需求。
2. 氣體 / 蒸汽流量計算（需溫壓補償）：
   氣體與蒸汽密度隨溫度、壓力劇烈變化，需通過實時溫壓補償修正密度，質量流量公式為Qm = ρ·v·A·3600（kg/h），其中 ρ 為補償后流體密度（kg/m³），按理想氣體狀態方程推導：ρ = (P×M)/(R×T)×Z（P 為絕對壓力，Pa；M 為摩爾質量，空氣 28.97×10?³kg/mol、蒸汽 18×10?³kg/mol；R 為氣體常數 8.314J/(mol?K)；T 為絕對溫度，K；Z 為壓縮因子，氣體 Z=0.98-1.02、蒸汽 Z=0.97-1.01）。
   以 dn100 不銹鋼管道（92mm 內徑，A=6.65×10?³㎡）測量壓縮空氣為例：壓力 0.6MPa（絕對壓力 701325Pa）、溫度 25℃（298K），流速 10m/s，ρ=(701325×28.97×10?³)/(8.314×298)×1.01≈8.3kg/m³，Qm=8.3×10×6.65×10?³×3600≈1998kg/h（約 2000kg/h），符合工廠壓縮空氣支管計量需求。

二、dn100 渦街流量計的核心結構（中管徑與多流體適配）

針對 dn100 中管徑的安裝空間特性與多流體（液體、氣體、蒸汽）的耐溫耐壓、耐腐需求，核心結構分為 “表體單元、旋渦發生體單元、傳感器單元、補償單元、轉換器單元、密封單元” 六部分，各部分設計圍繞 “多流體適配、中管徑安裝、抗干擾” 展開。

（一）表體單元：中管徑的多流體耐候性

表體需適配不同流體的溫度、壓力與腐蝕性，同時兼顧中管徑輕量化安裝：

適配流體	表體材質	壁厚（mm）	耐壓等級（MPa）	耐溫范圍	單臺重量（kg）	耐腐范圍（pH）	核心優勢
液體（冷卻水 / 工藝液）	Q235 碳鋼	4-5	1.6-2.5	-40-150℃	3.5-4.0	6-8	成本低，適配無腐蝕液體
氣體（壓縮空氣 / 燃氣）	304 不銹鋼	3-4	1.6-4.0	-40-200℃	3.8-4.3	5-9	耐弱腐蝕，適配氣體潮濕場景
蒸汽 / 強腐流體	316L 不銹鋼	3-4	2.5-4.0	-40-350℃	4.0-4.5	2-12	耐高溫腐，適配蒸汽 / 化工流體
表體流道內壁做精車加工（粗糙度 Ra≤1.6μm），減少流體阻力（液體壓力損失≤20kPa，氣體壓力損失≤30kPa）；整體長度≤200mm（含法蘭），可安裝在間距 250mm 的管道之間，適配工廠車間、商業建筑等中等安裝空間；法蘭適配 dn100 標準法蘭（PN1.6/2.5/4.0MPa），密封面為凹凸面（比平面密封泄漏率低 95%），適配不同流體的密封需求。

（二）旋渦發生體單元：多流體的旋渦穩定核心

旋渦發生體需適配不同流體的流速范圍與物理特性，確保旋渦穩定脫落：

1. 材質與結構優化
   • 材質：液體 / 氣體場景用 304 不銹鋼（表面鈍化處理，防銹等級≥5 級），蒸汽 / 強腐場景用 316L 不銹鋼（耐高溫氧化，350℃下年氧化量≤0.05mm）；
   • 結構：梯形柱形（上底 6mm、下底 10mm、高度與管道內徑一致），側面做 1.5mm 圓弧過渡（減少流體沖擊磨損），發生體通過激光焊接固定在流道中心，焊接處做滲透檢測（無裂紋、氣孔），避免流體滲漏。
2. 防結垢 / 防磨損設計：測量含雜質液體（如冷卻水含泥沙）時，發生體表面做 “納米陶瓷涂層”（厚度 3-5μm，硬度 HV1800），年磨損量從 0.1mm 降至 0.03mm；測量蒸汽時，表面做 “防結垢處理”（降低水垢附著率 60%），避免結垢厚度超 0.1mm 導致旋渦頻率偏差 5%。

（三）傳感器單元：多流體的信號捕捉

傳感器需適配不同流體的溫度環境，同時捕捉微弱旋渦信號：

流體類型	傳感器類型	耐溫范圍	靈敏度（mV/g）	響應時間（ms）	抗干擾能力（屏蔽率）	核心優勢
液體	壓電式傳感器	-40-150℃	≥80	≤0.1	≥98%	成本低，適配常溫液體
氣體	高溫壓電傳感器	-40-200℃	≥75	≤0.1	≥98%	耐潮濕，適配氣體場景
蒸汽	超高溫壓電傳感器	-40-350℃	≥70	≤0.1	≥99%	耐高溫氧化，適配蒸汽
傳感器探頭與旋渦發生體間隙 2-3mm（確保信號強度≥50mV），線纜采用 “氟橡膠絕緣 + 雙層金屬屏蔽” 線（耐溫 350℃，屏蔽率≥98%），單端在轉換器端接地（接地電阻≤10Ω），減少工廠變頻器、電機的電磁干擾（干擾幅度從 ±6% 降至 ±1%）。

（四）補償單元：氣體 / 蒸汽的密度修正

針對氣體與蒸汽密度易變特性，集成溫壓補償模塊：

1. 參數采集組件
   • 溫度傳感器：PT1000A 級，精度 ±0.1℃，測量范圍 - 50-400℃，插入深度 15mm（確保接觸流體主流）；
   • 壓力傳感器：擴散硅型，精度 ±0.2% FS，量程 0-6.0MPa，通過不銹鋼毛細管與流道連接（避免高溫直接接觸）；
   • 補償芯片：運算速度≥100MHz，每 50ms 采集 1 次溫壓數據，實時計算密度并修正流量，補償誤差≤±1.0%。
2. 流體類型自適應：設備支持自動識別流體類型 —— 通過溫度與壓力匹配（如 1.0MPa 下溫度 180℃判定為飽和蒸汽），自動切換 St 值與補償算法，無需人工設置，避免參數錯配導致的誤差（錯配時誤差超 15%）。

（五）轉換器單元：中管徑的智能計量

轉換器需處理多流體數據，同時適配中等安裝空間：

1. 核心功能
   • 數據計算：實時接收旋渦頻率與溫壓數據，計算瞬時 / 累計流量（液體顯示 m³、氣體顯示 Nm³、蒸汽顯示 kg），支持 LCD 屏顯示（尺寸 40×60mm，分辨率 128×64），數據刷新頻率≥1 次 / 秒；針對流量波動（如車間設備啟停），內置 “流量平滑算法”，波動幅度從 ±10% 降至 ±2%；
   • 通訊與報警：標配 RS485（Modbus-RTU）接口，可選 4G 無線通訊（接入工廠能源管理系統）；具備 “超溫超壓報警”（蒸汽溫度超 350℃/ 壓力超 4.0MPa）、“傳感器故障報警”（信號丟失），2 路繼電器輸出聯動閥門；
   • 數據存儲：內置 32MB EEPROM 芯片，存儲 12 個月歷史數據，掉電后保存≥10 年。
2. 安裝適配：轉換器外殼為 ABS 材質（防護等級 IP65），可導軌安裝（35mm 標準導軌）或壁掛安裝（重量≤0.8kg），與表體連接距離≤50m，適配車間控制柜、建筑設備間等場景。

（六）密封單元：多流體的防泄漏

不同流體對密封要求差異大，需針對性設計：

1. 法蘭密封
   | 流體類型 | 密封墊片材質 | 厚度（mm） | 耐溫范圍 | 泄漏率（Pa?m³/s） | 適配壓力（MPa） |
   |------------|----------------|------------|----------|--------------------|------------------|
   | 液體 | 丁腈橡膠墊片 | 2-3 | -40-120℃ | ≤1×10?? | ≤2.5 |
   | 氣體 | 氟橡膠墊片 | 2-3 | -40-200℃ | ≤1×10?? | ≤4.0 |
   | 蒸汽 | 金屬纏繞墊片 | 3-4 | -40-400℃ | ≤5×10?¹? | ≤4.0 |
2. 線纜密封：傳感器線纜通過 “高溫密封接頭”（耐 350℃，IP67 防護）穿入表體，接頭填充高溫密封膠（耐 350℃），防止蒸汽 / 腐蝕性氣體滲漏。

三、dn100 渦街流量計的場景適配（多流體特性）

不同流體場景的工況參數、計量需求差異顯著，需結合場景選擇設備配置，確保精度與穩定性。

（一）工廠冷卻水路場景（液體計量）

• 工況特點：流體為冷卻水（含雜≤50mg/L，pH 7-8，溫度 20-40℃），流量穩定（30-80m³/h，流速 1.3-3.5m/s），安裝在車間冷卻總管（靠近水泵，振動≤1g），需與冷卻系統 PLC 聯動（控制水泵轉速）；
• 適配配置：
  • 表體：Q235 碳鋼（壁厚 4mm，耐壓 2.5MPa）；
  • 旋渦發生體：304 不銹鋼（納米陶瓷涂層）；
  • 傳感器：壓電式傳感器；
  • 密封：丁腈橡膠墊片；
  • 轉換器：RS485 通訊（接入 PLC）+ 振動抑制算法；
• 核心優勢：碳鋼表體成本低（比 304 不銹鋼低 30%），納米涂層抗泥沙磨損（壽命≥8 年），振動抑制算法抵消水泵振動干擾（誤差≤±1.2%），適配工廠機床、設備冷卻水路計量。

（二）商業建筑 HVAC 壓縮空氣場景（氣體計量）

• 工況特點：流體為壓縮空氣（壓力 0.4-0.8MPa，溫度 15-30℃，含濕量≤8g/m³），流量波動（20-60m³/h，流速 9-28m/s），安裝在建筑設備間管道（空間狹小，需輕量化），需遠程監控空氣消耗量；
• 適配配置：
  • 表體：304 不銹鋼（壁厚 3mm，重量 3.8kg）；
  • 旋渦發生體：304 不銹鋼；
  • 傳感器：高溫壓電傳感器（耐潮濕）；
  • 補償單元：溫壓補償（修正壓力波動）；
  • 轉換器：4G 無線通訊（接入樓宇自控系統）；
• 核心優勢：304 不銹鋼耐壓縮空氣潮濕腐蝕，輕量化設計（重量≤4kg）適配設備間狹小空間，溫壓補償確保壓力波動 ±10% 時誤差≤±1.5%，滿足商業建筑 HVAC 系統能耗統計需求。

（三）小型鍋爐蒸汽供應場景（蒸汽計量）

• 工況特點：流體為飽和蒸汽（壓力 0.8-1.6MPa，溫度 170-190℃，含濕量≤3%），流量中高（50-100m³/h，質量流量 24-49kg/h），安裝在鍋爐出口管道（高溫環境，需耐高溫），需與鍋爐控制系統聯動（控制蒸汽輸出）；
• 適配配置：
  • 表體：316L 不銹鋼（壁厚 4mm，耐 350℃）；
  • 旋渦發生體：316L 不銹鋼（防結垢處理）；
  • 傳感器：超高溫壓電傳感器；
  • 補償單元：蒸汽密度自動補償；
  • 密封：金屬纏繞墊片；
  • 轉換器：以太網通訊（接入鍋爐 PLC）+ 超溫報警；
• 核心優勢：316L 不銹鋼 + 金屬纏繞墊片耐高溫泄漏（壽命≥10 年），蒸汽密度補償確保壓力波動 ±5% 時誤差≤±1.0%，超溫報警避免蒸汽超溫損壞設備，適配小型燃氣 / 電鍋爐蒸汽計量。

四、影響 dn100 渦街流量計精度的關鍵因素（多流體特有挑戰）

（一）流體特性干擾（多流體差異）

1. 液體含雜與粘度

• 含雜量＞50mg/L（如冷卻水含泥沙）：雜質磨損旋渦發生體（年磨損量 0.1mm），導致特征尺寸 d 偏差 1%，流量誤差增 1%；雜質堵塞傳感器探頭，信號強度下降 20%，誤差增 2%；
• 粘度＞10×10??m²/s（如潤滑油）：流體粘性阻礙旋渦脫落，St 值從 0.19 降至 0.17，流量誤差增 10%；
  應對措施：上游安裝 dn100 過濾器（過濾精度≤0.1mm），控制含雜量≤30mg/L；粘度超 10×10??m²/s 時，選用 “高粘度適配型” 設備（調整 St 值算法），誤差可降至 ±2% 以內。

2. 氣體含濕與壓力波動

• 含濕量＞10g/m³（如壓縮空氣）：水分在傳感器探頭凝結，信號短路，誤差超 15%；
• 壓力波動 ±15%（如燃氣輸配）：密度偏差 15%，無補償時流量誤差超 15%；
  應對措施：上游安裝氣水分離器，控制含濕量≤8g/m³；啟用溫壓補償功能，壓力波動 ±15% 時誤差≤±1.5%。

3. 蒸汽帶液與結垢

• 帶液量＞5%（如飽和蒸汽冷凝）：液體沖擊旋渦發生體，旋渦頻率紊亂，誤差增 12%-15%；
• 結垢厚度＞0.1mm（如硬水蒸汽）：發生體尺寸增大，d 偏差 1.1%，流量誤差增 1.1%；
  應對措施：上游安裝蒸汽疏水閥，控制帶液量≤3%；每季度用檸檬酸溶液（濃度 5%）清洗發生體，清除結垢。

（二）流態與安裝偏差（中管徑敏感）

1. 直管段不足與流態紊亂
   dn100 中管徑流態恢復速度中等，上游擾動易導致偏流：

• 上游 5 倍管徑（500mm）內有 90° 彎頭：偏流幅度 20%，雙傳感器誤差仍達 5%-7%；
• 上游 3 倍管徑（300mm）內有閥門：節流導致流速脈動（波動幅度 18%），流量顯示波動超 12%；
  應對措施：上游預留≥10 倍管徑（1000mm）直管段，下游≥5 倍管徑（500mm）；空間有限時，安裝 dn100 流態調整器（長度≥600mm），使流速分布偏差≤5%，誤差降至 ±2% 以內。

2. 安裝偏心與振動

• 偏心偏差＞0.5mm（表體與管道軸線錯位）：流態偏斜，雙傳感器信號差異 8%，誤差增 4%；
• 振動加速度＞1.5g（靠近水泵、風機）：傳感器誤采集振動信號，頻率偏差 6%，誤差增 6%；
  應對措施：安裝時用激光對中儀校準（偏心≤0.3mm）；表體與管道間加裝橡膠減振墊（減振率≥60%）；振動劇烈場景啟用轉換器 “振動濾波算法”，過濾無規律振動信號。

（三）環境干擾（工業 / 建筑場景）

1. 電磁干擾
   工廠車間的變頻器、高壓電纜，建筑內的 UPS 電源會產生電磁干擾（頻率 50-1000Hz）：

• 傳感器線纜未屏蔽：信號波動 ±5%，誤差增 5%；
• 轉換器靠近干擾源（間距＜0.5m）：數據采集紊亂，顯示值跳變；
  應對措施：傳感器線纜用雙層屏蔽線，單端接地（接地電阻≤10Ω）；轉換器遠離干擾源（間距≥1m），必要時加裝電磁屏蔽罩。

2. 溫度濕度影響

• 高溫環境（＞60℃，如鍋爐旁）：轉換器電子元件性能衰減，測量精度下降 2%；
• 高濕環境（濕度＞90%，如建筑地下室）：轉換器進水短路，設備故障；
  應對措施：高溫場景選用耐高溫轉換器（耐溫 70℃）；高濕場景選用防水型轉換器（IP67 防護），加裝防雨罩。

五、dn100 渦街流量計的規范安裝與維護

（一）安裝規范（中管徑與多流體重點）

1. 安裝位置選擇

• 液體場景：避開管道最低點（易積渣）、水泵出口（振動大），上游直管段≥10 倍管徑，下游≥5 倍管徑；
• 氣體場景：避開管道最高點（易積氣）、壓縮機出口（壓力脈動），安裝在水平管道上，確保傳感器探頭朝下（避免冷凝水堆積）；
• 蒸汽場景：避開管道最低點（易積水）、閥門下游（節流擾動），安裝在水平或垂直管道（垂直管道時流體向上流動），上游直管段≥15 倍管徑（蒸汽流態恢復慢）。

2. 法蘭對接與接線
3. 法蘭清潔：用砂紙清理法蘭密封面（去除銹跡、油污），檢查密封面無劃痕（深度≤0.1mm）；
4. 墊片安裝：按流體類型選擇墊片（液體用丁腈橡膠、蒸汽用金屬纏繞），確保墊片居中（偏差≤0.5mm）；
5. 螺栓緊固：采用 “對角分步緊固法”，分 3 次緊固至額定扭矩（M16 螺栓：1.6MPa 工況 30N?m、4.0MPa 工況 45N?m），避免法蘭偏斜；
6. 接線：傳感器線纜按正負極對應接入轉換器，區分溫度、壓力傳感器接線（勿接反）；接地電纜選用≥2.5mm² 銅纜，接地電阻≤10Ω。

（二）定期維護（多流體差異化）

維護周期	液體場景維護內容	氣體場景維護內容	蒸汽場景維護內容
每日	檢查流量顯示（無波動異常）、接口密封（無泄漏）	檢查流量顯示、壓力值（無異常波動）	檢查流量顯示、溫度壓力（無超溫超壓）
每周	清潔表體表面、檢查過濾器壓差（≤0.1MPa）	排放氣水分離器冷凝水、清潔傳感器線纜	檢查疏水閥工作狀態、清潔表體
每月	用內窺鏡檢查表體流道（無積渣）	校準壓力傳感器（與標準壓力表比對）	用內窺鏡檢查發生體結垢（≤0.1mm）
每季度	清洗過濾器濾芯、檢查發生體磨損（≤0.1mm）	檢查傳感器靈敏度（信號強度≥50mV）	清洗發生體結垢、檢查密封墊片老化情況
每半年	校準流量精度（與標準裝置比對）	校準溫壓補償模塊	更換密封墊片、檢查傳感器耐溫性能

（三）校準與故障排查

1. 校準周期與方法

• 校準周期：貿易結算場景（如燃氣計量）每 1 年第三方校準，內部計量場景每 2 年校準，蒸汽 / 強腐場景每 1 年校準；
• 校準方法：
  • 液體：接入標準體積管裝置，測試 3 個流速點（1m/s、3m/s、5m/s），誤差≤±1.0% 為合格；
  • 氣體 / 蒸汽：接入標準氣體流量裝置或蒸汽標準裝置，測試 3 個壓力點（0.4MPa、0.8MPa、1.2MPa），誤差≤±1.5% 為合格。

2. 常見故障排查

• 無流量顯示：檢查流體是否斷流、傳感器接線是否松動、電源是否正常（220V AC）；
• 誤差超差：檢查直管段是否足夠、流體含雜 / 帶液是否超標、溫壓補償是否正常；
• 信號波動大：排查電磁干擾（檢查接地）、管道振動（加裝減振墊）、流體是否有氣泡（液體場景）。

六、總結

dn100 渦街流量計的核心價值在于 “中管徑多流體場景的精準計量與靈活適配”—— 通過適配型旋渦發生體與雙傳感器布局解決中管徑流態偏差問題，用多材質表體與補償模塊適配液體、氣體、蒸汽三類流體，以輕量化結構與智能功能滿足工廠、建筑、鍋爐等多樣化安裝需求。其 1.0-1.5 級的測量精度、8-10 年的使用壽命、低維護成本（年均維護費≤1000 元），可有效減少多流體計量誤差，助力企業與建筑實現 “能耗管控、成本優化” 目標。在實際應用中，需緊扣 “流體類型定配置（如蒸汽選 316L 表體）、工況參數定功能（如氣體選溫壓補償）、安裝環境定防護（如高濕選 IP67）” 的邏輯，配合規范安裝與定期維護，才能充分發揮其技術優勢，為 dn100 中管徑多流體系統的高效運行與精準管控提供可靠支撐。
