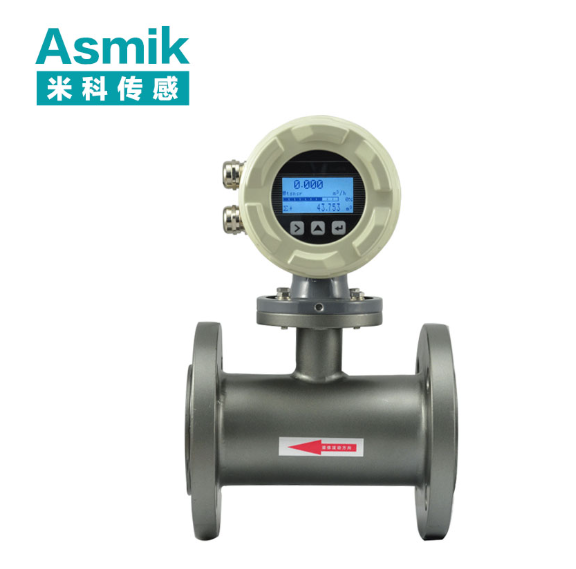

數顯電磁流量計 dn125 四氟襯里

時間：2025-08-25　　發布者： 杭州米科傳感技術有限公司

數顯電磁流量計 dn125 四氟襯里作為中管徑耐腐蝕流體測量的專用設備，廣泛應用于化工行業酸性溶劑輸送、制藥行業藥液配制、食品加工酸性物料計量、電鍍廢水處理等場景。其適配 dn125 管道（內徑通常為 125mm，需根據壁厚微調），四氟襯里（聚四氟乙烯）具備耐強腐蝕、耐中高溫（-20℃-180℃）、抗磨損的特性，數顯功能可實時呈現流量、累計量等數據，無需人工抄表，同時支持數據存儲與通訊，契合自動化生產需求。該流量計的每小時流量范圍約為 26.5-529.9m³/h（按最佳流速 0.5-10m/s 計算），既能滿足中流量測量需求，又能應對腐蝕性流體對設備的損耗。下文將從測量原理與核心特性、精度影響因素、規范安裝要求及維護校準策略四方面，系統解析數顯電磁流量計 dn125 四氟襯里的技術要點與實際應用邏輯，為場景化使用提供科學參考。


一、數顯電磁流量計 dn125 四氟襯里的測量原理與核心特性

（一）核心測量原理

數顯電磁流量計 dn125 四氟襯里的測量基礎仍遵循法拉第電磁感應定律：當導電流體（導電率≥5μS/cm）流經 dn125 管道時，會切割傳感器勵磁線圈產生的均勻磁場（勵磁電流為低頻交變電流，避免流體極化），管道內壁兩側的電極會收集到與流體流速正相關的感應電動勢。其核心公式為E=k·B·D·v（E 為感應電動勢，k 為儀表常數，B 為磁場強度，D 為 dn125 管道實際內徑，v 為流體平均流速）。
轉換器接收感應電動勢信號后，經放大、濾波、溫度補償處理，結合 dn125 管道的橫截面積（A=π?(D/2)²，按內徑 125mm 計算，A≈0.01227㎡），通過流量公式 Q=v?A?3600（單位：m³/h）計算每小時體積流量。數顯模塊則將計算結果以數字形式（LCD 或 LED 顯示屏）實時呈現，同時可顯示累計流量（單位：m³）、流體溫度（部分帶溫度補償功能）、信號強度等參數，部分型號支持數據存儲（可保存 1-3 個月歷史數據）與 RS485 通訊，便于接入自動化控制系統。
按最佳流速 0.5-10m/s 計算，該流量計對應的每小時流量范圍約為 26.5-529.9m³/h，適配化工車間每小時 50-300m³ 的酸性溶劑輸送、制藥廠每小時 30-100m³ 的藥液調配等中流量場景。

（二）四氟襯里與數顯功能的核心優勢

1. 四氟襯里的特性適配：
   四氟襯里（聚四氟乙烯）是該流量計應對腐蝕性場景的關鍵：其一，耐強腐蝕，可耐受鹽酸、硫酸、硝酸等無機酸，以及乙酸、檸檬酸等有機酸，在濃度 50% 的硫酸中連續使用 5 年無明顯腐蝕；其二，耐中高溫，常規工作溫度范圍 - 20℃-180℃，遠超橡膠襯里（80℃上限），適配制藥行業 120℃的高溫藥液、化工行業 150℃的溶劑加熱輸送；其三，抗磨損與抗結垢，表面摩擦系數低（僅 0.04），流體中的泥沙、晶體顆粒不易附著，減少結垢導致的測量誤差，同時耐磨損性是橡膠襯里的 2-3 倍，延長設備使用壽命。
   針對 dn125 管徑，四氟襯里采用整體模壓工藝，厚度均勻（3-5mm），與管道內壁緊密貼合，避免因襯里變形導致的電極位置偏移，確保信號采集穩定。
2. 數顯功能的實用價值：
   數顯模塊采用高清顯示屏（分辨率≥320×240），支持中文 / 英文切換，數據刷新頻率≥1 次 / 秒，可實時監控瞬時流量與累計流量，避免人工抄表的延遲與誤差；部分型號具備流量上下限報警功能，當流量超出設定范圍（如化工反應釜進料流量異常）時，顯示屏會閃爍并發出蜂鳴提示，同時輸出開關量信號控制閥門；數據存儲功能可記錄每日 / 每月累計流量，方便生產核算與能耗統計；RS485 通訊接口（Modbus 協議）可將數據傳輸至 PLC 或上位機，實現遠程監控與自動化調控，減少現場操作頻次。

二、影響數顯電磁流量計 dn125 四氟襯里測量精度的關鍵因素

（一）流體導電率

電磁流量計僅適用于導電率≥5μS/cm 的流體，若流體導電率低于該閾值（如高純度去離子水、無水乙醇），電極無法捕捉有效感應電動勢，數顯屏會出現 “數值波動劇烈” 或 “顯示零流量” 的情況。例如，測量導電率 0.5μS/cm 的電子級純水時，測量誤差會超過 25%，此時需更換超聲流量計，而非強行使用該電磁流量計。即使流體導電率達標，若存在導電率突變（如化工反應中添加低導電率溶劑），會導致感應電動勢信號不穩定，數顯屏流量值跳變幅度超過 5%，需通過工藝調整穩定流體導電率。

（二）流體流速范圍

該流量計的最佳流速區間為 0.5-10m/s，對應每小時流量 26.5-529.9m³/h：

• 流速低于 0.5m/s 時，流體切割磁感線的動能不足，感應電動勢信號信噪比低，易受外界電磁干擾（如周邊變頻器、高壓電纜）影響，數顯值誤差從 ±0.5% 升至 ±2.0% 以上；
• 流速超過 10m/s 時，高速流體對四氟襯里的沖刷強度驟增，雖四氟襯里耐磨損，但長期運行（如連續 1 年）會導致襯里表面出現微小劃痕，影響電極與流體的接觸穩定性，測量值比實際值偏高 3%-5%，同時會加劇管道振動，導致數顯屏出現輕微閃爍。

（三）管道內流態

dn125 管道內徑較大，上游擾動源（90° 彎頭、三通、閥門）對於態的影響更持久：

• 若上游 10 倍管徑（1250mm）內有 90° 彎頭，流體易形成偏流（管道一側流速快、一側慢），電極收集的感應電動勢不均衡，數顯值偏差 5%-8%；
• 若上游有節流閥且開度 < 50%，會產生強烈湍流，漩渦會干擾磁感線切割，數顯值波動幅度超過 10%；
• 若上游直管段不足（如僅 5 倍管徑），需安裝流態調整器（如導流板），否則即使數顯值穩定，實際誤差也可能超過 12%。

（四）流體溫度與壓力

1. 溫度影響：四氟襯里的耐溫上限為 180℃，若流體溫度超過該值，襯里會軟化變形，導致電極間距縮小，感應電動勢信號增強，數顯值比實際值偏高 2%-3%；溫度低于 - 20℃時，四氟襯里會脆化，若管道存在輕微振動，襯里易出現裂紋，破壞磁場均勻性，數顯值誤差升至 4%-6%。此外，溫度驟變（如從 20℃驟升至 150℃）會導致四氟襯里與管道殼體熱脹冷縮不一致，產生內應力，縮短襯里壽命。
2. 壓力影響：dn125 管道的設計壓力通常為 1.6-2.5MPa，若實際壓力超過設計壓力 10%，管道會彈性形變，內徑增大 1%-1.5%，因流量與內徑平方成正比，數顯值會偏高 2%-3%；壓力低于 0.1MPa 時，流體中溶解的氣體會析出形成氣泡，氣泡切割磁感線產生虛假信號，數顯屏流量值波動幅度超過 3%，嚴重時會顯示 “斷流” 誤報。

（五）流體雜質與結垢

雖四氟襯里抗結垢，但流體中的雜質仍會影響精度：

• 固體雜質（如泥沙、金屬碎屑）濃度超過 5% 時，高速流動的雜質會沖刷電極表面，導致電極磨損、腐蝕（如不銹鋼電極出現凹坑），信號強度下降 20%-30%，數顯值偏低 8%-10%；
• 易結晶流體（如硫酸鈉溶液）在溫度下降時會析出晶體，附著在電極與襯里表面，若結晶層厚度超過 1mm，會隔絕電極與流體接觸，數顯值顯著偏低，甚至出現 “零流量” 顯示，需定期清理結晶。

三、數顯電磁流量計 dn125 四氟襯里的規范安裝要求

（一）安裝位置選擇

1. 避開擾動與積液區域：水平安裝時，dn125 管道需保持水平（坡度≤0.1%），傳感器應避開管道最高點（防止氣泡積聚）與最低點（防止雜質沉淀），電極宜水平安裝（避免沉淀覆蓋或氣泡附著）；垂直安裝時，流體需從下往上流動，利用重力促進氣泡排出與雜質下沉，禁止從上往下流動（易導致流速不均）。
   上游直管段需滿足：無擾動源時≥5 倍管徑（625mm），有 90° 彎頭 / 三通時≥10 倍管徑（1250mm），有泵 / 閥門時≥20 倍管徑（2500mm）；下游直管段≥3 倍管徑（375mm），若空間有限，需安裝流態調整器。
2. 遠離干擾源：安裝位置需遠離強電磁干擾源（如高壓配電柜、大型電機、變頻器），距離≥3m，若無法避開，需為傳感器加裝金屬屏蔽罩；數顯轉換器需安裝在干燥、通風的環境（溫度 - 10℃-50℃，濕度≤85%），避免陽光直射或雨水浸泡，室外安裝需加防雨罩（防護等級≥IP65）。

（二）接地與接線規范

1. 接地要求：傳感器需獨立接地，接地電阻≤10Ω，接地極選用截面積≥25mm² 的銅棒（長度≥2m），埋深≥1.5m，且與其他設備接地極間距≥5m，避免共用接地導致漏電流干擾。因四氟襯里為絕緣材質，若 dn125 管道為非金屬材質（如玻璃鋼管），需在傳感器上下游各安裝不銹鋼接地環（厚度≥5mm，寬度≥30mm），確保流體形成導電回路，否則數顯值會偏差 4%-6%。
2. 接線規范：信號電纜（連接傳感器與數顯轉換器）需用屏蔽雙絞線，屏蔽層單端在轉換器端接地，電纜長度≤30m（超過需加信號放大器）；動力電纜（220V 電源線）與信號電纜敷設間距≥300mm，禁止平行敷設，交叉敷設需垂直（夾角 90°），防止電磁耦合干擾。數顯轉換器的通訊線（RS485）需單獨敷設，避免與動力線同管，確保數據傳輸穩定。

（三）管道與傳感器匹配

1. 管徑與襯里適配：傳感器公稱直徑需與 dn125 管道一致，若管道實際內徑因壁厚差異（如鋼管壁厚 8mm，實際內徑 109mm）與傳感器公稱內徑偏差超過 2%，需在數顯轉換器中手動修正內徑參數，否則流量誤差會達 2%-4%。安裝前需檢查四氟襯里是否有破損、鼓包，若襯里存在缺陷，需更換傳感器，避免流體滲漏腐蝕殼體。
2. 管道清洗：安裝前需徹底清洗 dn125 管道，用高壓水槍（壓力≥3MPa）沖洗內壁，去除焊渣、鐵銹、雜質；若管道內有油污，需用中性清洗劑（如洗潔精溶液）浸泡 12 小時后沖洗，避免雜質卡滯傳感器或磨損四氟襯里。若流體含磁性物質（如鋼鐵廠循環水），需在傳感器上游安裝磁性過濾器（過濾精度≤0.5mm），防止磁性物質吸附在勵磁線圈表面，影響磁場強度。

（四）數顯轉換器參數設置

1. 基礎參數設定：在數顯轉換器中準確輸入管道內徑（如 125mm）、流體導電率（如 200μS/cm）、儀表常數（按出廠標定值輸入），若輸入錯誤，會直接導致數顯值偏差 —— 例如內徑誤設為 120mm，數顯值會比實際值偏低 7.6%。
2. 功能參數配置：根據實際需求設置數顯參數，如流量單位（m³/h 或 L/min）、累計流量清零（僅首次使用時操作）、報警上下限（如化工進料流量下限 20m³/h、上限 300m³/h）、數據存儲周期（如 1 小時 / 次）。若需通訊功能，需設置通訊地址、波特率（如 9600bps）、校驗位（如無校驗），確保與控制系統兼容。

四、數顯電磁流量計 dn125 四氟襯里的日常維護與校準

（一）日常維護要點

1. 四氟襯里與電極檢查：每月通過數顯轉換器的 “電極阻抗檢測” 功能查看電極狀態，若顯示 “阻抗超標”，需關閉管道閥門，拆卸傳感器檢查電極表面是否結垢、腐蝕。對于碳酸鈣結垢，可用軟毛刷蘸 5% 稀鹽酸（避免腐蝕四氟襯里）輕輕擦拭；對于金屬氧化物腐蝕，需更換電極（電極材質需與流體兼容，如 316L 不銹鋼適配弱腐蝕流體，哈氏合金適配強腐蝕流體）。每季度檢查四氟襯里是否有劃痕、變形，若襯里磨損嚴重，需更換傳感器，防止影響測量精度。
2. 數顯模塊維護：每日檢查數顯屏是否正常（有無亂碼、黑屏、亮度異常），若顯示異常，需檢查電源電壓（確保 220V±10%）或重啟轉換器；每周清潔數顯屏表面（用軟布蘸酒精擦拭），去除灰塵、油污，避免影響顯示效果。每季度備份數顯轉換器中的歷史數據，防止數據丟失；若轉換器內置電池（用于斷電保存數據）電壓不足，需及時更換，避免斷電后參數丟失。
3. 異常故障排查：若數顯值突然跳變，需排查管道是否泄漏、閥門是否誤操作或存在電磁干擾；若數顯值持續偏低，需檢查電極是否結垢、接地是否良好；若數顯值為零，需檢查流體是否斷流、傳感器是否故障。排查時需避免敲擊傳感器，防止損壞四氟襯里。

（二）校準要求與方法

1. 校準周期：一般工業場景（如車間內部計量）每 1-2 年校準 1 次；貿易結算場景（如化工原料收費計量）每 6-12 個月校準 1 次；腐蝕性強、雜質多的場景（如電鍍廢水）每 3-6 個月校準 1 次，確保數顯值準確。
2. 校準方法：
   • 在線比對校準：在 dn125 管道上并聯一臺經檢定合格的標準電磁流量計（精度≥0.2 級），同時測量同一流體流量，連續運行 30 分鐘，記錄至少 15 組數據。若兩者數顯值偏差≤±0.5%，則合格；若偏差超限，需在數顯轉換器中調整儀表常數，直至偏差符合要求。
   • 離線校準：若在線校準無法實施，需拆卸傳感器送至計量機構，采用標準體積管或靜態質量法校準，模擬實際工況（溫度、壓力、流速）檢測精度，校準合格后出具證書，校準數據需納入設備檔案。
3. 校準記錄管理：每次校準需詳細記錄校準日期、人員、標準設備編號、校準數據（實際流量、數顯值、偏差）及調整措施，建立完整檔案，確保可追溯，滿足工業質量管控與計量監督要求。

綜上，數顯電磁流量計 dn125 四氟襯里的精準應用，需以原理認知為基礎，結合四氟襯里的耐腐特性、數顯功能的便捷性及 dn125 管徑的流態特點，通過規范安裝控制干擾因素，依托科學維護保障穩定運行。無論是化工行業的腐蝕性流體計量，還是制藥行業的高精度藥液管控，該流量計都能憑借耐腐、數顯、精準的優勢，為中流量流體測量提供可靠數據支撐，是現代工業自動化生產中不可或缺的關鍵設備。
