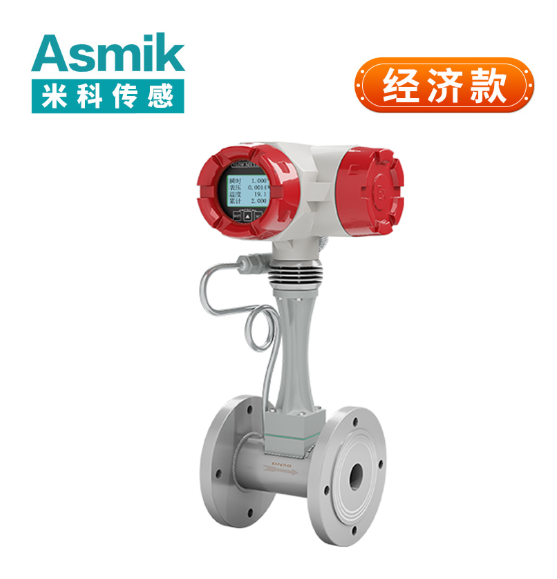

dn400 渦街蒸汽流量表計

時間：2025-08-25　　發布者： 杭州米科傳感技術有限公司

dn400 渦街蒸汽流量表計是電廠主蒸汽輸送、化工裝置加熱系統、市政集中供熱主干管、大型工業園區蒸汽分配等大流量蒸汽場景的核心計量設備。其適配 dn400 管道（內徑通常為 400mm，需根據管道壁厚（如碳鋼壁厚 12-15mm，實際內徑約 376-370mm）修正），可覆蓋每小時 282-3958m³（體積流量）或 1413-19792kg（質量流量，按 1.0MPa 飽和蒸汽計算）的流量范圍，且憑借無運動部件（耐蒸汽高溫高壓磨損）、測量線性度好（雷諾數 2×10³-7×10?內誤差穩定）、適配高溫高壓（常規耐溫 - 40℃-400℃、耐壓 1.6-6.4MPa）的特性，成為大流量蒸汽計量的主流選擇。下文將從測量原理與蒸汽適配邏輯、精度影響因素、規范安裝要求及維護校準策略四方面，系統解析 dn400 渦街蒸汽流量表計的技術要點與實際應用邏輯，為場景化計量提供科學參考。


一、dn400 渦街蒸汽流量表計的測量原理與蒸汽適配邏輯

（一）核心測量原理

dn400 渦街蒸汽流量表計基于 “卡門渦街” 流體力學現象工作：當蒸汽流經管道內的非流線型漩渦發生體（多為三角柱或梯形柱，適配 dn400 管徑的發生體特征尺寸通常為 40-60mm）時，會在發生體兩側交替產生旋轉方向相反的漩渦（渦街），且漩渦脫落頻率（f，單位：Hz）與蒸汽平均流速（v，單位：m/s）呈嚴格線性關系，遵循公式f = St×v/d（St 為斯特勞哈爾數，三角柱發生體 St≈0.16-0.17，為蒸汽測量最優選擇；d 為發生體特征尺寸，單位：m）。
表計的傳感器通過壓電晶體或電容式探頭捕捉漩渦脫落時的壓力波動，將其轉化為與頻率同步的電信號。轉換器接收信號后，先通過濾波、放大處理消除蒸汽流動噪聲干擾，再依據上述公式反算流速（v = f×d/St），最后結合蒸汽密度（ρ，單位：kg/m³，需通過溫壓補償實時修正）與 dn400 管道橫截面積（A，單位：㎡，按公稱內徑 400mm 計算，A=π×(0.4/2)²≈0.1256㎡），通過質量流量公式 Qm = ρ×v×A×3600（單位：kg/h）或體積流量公式 Qv = v×A×3600（單位：m³/h）計算每小時蒸汽流量。
按渦街流量計最佳流速區間 0.5-7m/s 計算，dn400 表計對應的體積流量范圍約為 282.6-3956.4m³/h；若按 1.0MPa 飽和蒸汽（密度 5.15kg/m³）計算，質量流量范圍約為 1455-20400kg/h，完全覆蓋大流量蒸汽場景需求（如電廠每小時 20 噸蒸汽輸送）。

（二）蒸汽場景適配邏輯

1. 高溫高壓適應性：針對蒸汽常規工況（溫度 150-400℃、壓力 0.6-4.0MPa），表計殼體采用碳鋼或不銹鋼材質（如 304、316L），壁厚 15-20mm，耐壓等級達 6.4MPa，可承受蒸汽沖擊與溫度驟變（如啟停時溫差 100℃/h）；漩渦發生體選用高溫合金（如哈氏合金 C276），避免蒸汽中雜質（如鐵氧化物）的高溫腐蝕，使用壽命可達 5-8 年。
2. 蒸汽密度補償：蒸汽密度隨溫度、壓力變化顯著（1.0MPa 飽和蒸汽溫度 179.9℃，密度 5.15kg/m³；2.0MPa 飽和蒸汽溫度 212.4℃，密度 9.86kg/m³），表計需配置集成式溫壓補償模塊（含 PT100 鉑電阻溫度傳感器與擴散硅壓力傳感器），實時采集蒸汽溫壓數據，通過內置的飽和蒸汽密度表或過熱蒸汽理想氣體方程（ρ=P×M/(R×T)）修正密度，確保質量流量測量誤差≤±1.5%。
3. 大管徑流態優化：dn400 管道內徑大，蒸汽流態易受上游管件擾動，表計采用多探頭布局（2-4 個信號探頭沿管道圓周均勻分布），通過多組漩渦頻率數據平均計算，減少偏流、漩渦等不良流態的影響 —— 例如上游 10 倍管徑（4000mm）內有 90° 彎頭時，單探頭測量誤差達 8%-10%，多探頭布局可將誤差降至 3%-5%。

二、影響 dn400 渦街蒸汽流量表計測量精度的關鍵因素

（一）蒸汽溫度與壓力波動

蒸汽密度對溫壓變化極為敏感，是影響精度的核心變量：

• 溫度影響：壓力不變時，過熱蒸汽溫度每升高 10℃，密度約下降 3%-4%（如 1.0MPa 下，200℃密度 4.85kg/m³，210℃密度 4.66kg/m³）；若溫壓補償模塊故障，溫度測量偏差 5℃，會導致密度計算偏差 2%-2.5%，進而引發質量流量誤差 2%-2.5%；
• 壓力影響：溫度不變時，飽和蒸汽壓力每降低 0.1MPa，密度約下降 8%-10%（如 200℃下，1.0MPa 密度 4.85kg/m³，0.9MPa 密度 4.41kg/m³）；壓力測量偏差 0.05MPa，密度偏差 4%-5%，質量流量誤差同步達 4%-5%。
  例如某電廠 dn400 主蒸汽管道，實際蒸汽參數為 1.2MPa、200℃（密度 5.74kg/m³），若補償模塊誤測為 1.1MPa、200℃（密度 5.29kg/m³），質量流量測量值比實際值偏低 7.8%，直接影響機組能耗核算精度。

（二）蒸汽含濕量（干度）

工業蒸汽常含少量液態水（含濕量 x，干度 x=1 為干蒸汽，x<1 為濕蒸汽），濕蒸汽會從兩方面影響精度：

1. 密度偏差：濕蒸汽實際密度 = 干蒸汽密度 ×x + 水密度 ×(1-x)，若按干蒸汽密度計算，會導致密度值偏高（如 1.0MPa、x=0.95 的濕蒸汽，實際密度≈5.15×0.95+997×0.05≈54.3kg/m³，遠高于干蒸汽密度 5.15kg/m³），質量流量測量值嚴重偏高；
2. 漩渦生成紊亂：液態水沖擊漩渦發生體，會破壞渦街的規律性脫落，導致漩渦頻率波動幅度超過 10%，例如含濕量 x=0.9（10% 液態水）時，表計測量值波動幅度從 ±1.5% 升至 ±5% 以上，甚至出現 “無信號” 故障。

（三）管道內流態與直管段

dn400 管道內徑大，上游擾動源（90° 彎頭、三通、減溫減壓閥）對於態的影響更持久，直管段不足會顯著降低精度：

• 90° 彎頭影響：上游 10 倍管徑（4000mm）內有 90° 彎頭，蒸汽會形成偏流（管道一側流速快、一側慢），單探頭表計測量值偏差 8%-10%，多探頭表計偏差仍達 3%-5%；若上游 5 倍管徑（2000mm）內有彎頭，偏差會增至 12%-15%；
• 閥門與減溫減壓閥影響：上游有截止閥（開度 <60%）時，蒸汽會產生強烈湍流，漩渦脫落呈 “間斷性”，測量值偏差超過 15%；上游有減溫減壓閥（蒸汽系統常用）時，霧化水與蒸汽混合不均，會導致流態紊亂，偏差可達 20%，需延長上游直管段至 20 倍管徑（8000mm）。

（四）管道振動與環境干擾

1. 管道振動：dn400 蒸汽管道輸送量大，啟停時易產生水錘振動（振動加速度可達 3-5m/s²），而渦街表計的壓電探頭對振動敏感：
   • 振動頻率與漩渦頻率接近（如 10-20Hz）時，會產生 “頻率混疊”，探頭將振動信號誤判為漩渦信號，導致測量值偏高 5%-8%；
   • 振動加速度超過 2m/s² 時，探頭與發生體的相對位置會微小偏移，破壞信號采集穩定性，誤差增加 3%-4%。
2. 電磁干擾：電廠、化工廠等場景周邊存在高壓電纜、變頻器、大型電機等電磁干擾源，會干擾表計信號傳輸：
   • 未屏蔽的信號電纜（連接傳感器與轉換器）會接收電磁輻射，導致信號信噪比從 30dB 降至 15dB 以下，測量值波動幅度超過 4%；
   • 轉換器接地不良（接地電阻 > 10Ω）時，漏電流會影響信號放大電路，誤差增加 2%-3%。

三、dn400 渦街蒸汽流量表計的規范安裝要求

（一）安裝位置選擇

1. 避開擾動源與振動源：表計上游需遠離 90° 彎頭、三通、閥門、減溫減壓閥等擾動源，直管段預留標準為：
   • 無擾動源（長直管道）：上游≥15 倍管徑（6000mm），下游≥5 倍管徑（2000mm）；
   • 有 90° 彎頭 / 三通：上游≥20 倍管徑（8000mm），下游≥10 倍管徑（4000mm）；
   • 有減溫減壓閥 / 泵組：上游≥30 倍管徑（12000mm），下游≥10 倍管徑（4000mm）；
     同時需避開振動劇烈區域（如泵出口、管道支撐薄弱處），若無法避開，需在表計前后安裝彈簧減震支架（減震效率≥80%），并選用抗振動型表計（內置振動濾波模塊）。
2. 蒸汽流動與積液控制：水平安裝時，dn400 管道需保持水平（坡度≤0.05%），表計應安裝在管道中上部（距離頂部 1/4 管徑處），避免底部冷凝水積聚沖擊發生體；垂直安裝時，蒸汽需從下往上流動，利用重力促進冷凝水排出，禁止從上往下流動（易導致冷凝水在發生體頂部堆積）；表計下游 3-5 倍管徑（1200-2000mm）處需安裝疏水閥，及時排出冷凝水，減少含濕量干擾。

（二）表計安裝方式

1. 法蘭連接規范：dn400 渦街蒸汽流量表計多采用法蘭連接，法蘭規格需與管道匹配（如 PN4.0MPa、DN400），法蘭密封面選用凹凸面（避免蒸汽泄漏），密封墊片采用耐高溫石墨墊片（耐溫≤450℃、耐壓≤6.4MPa）。安裝時需確保表計法蘭與管道法蘭同心（偏差≤0.5mm），螺栓選用高強度碳鋼螺栓（如 8.8 級），對稱均勻緊固（扭矩 50-60N?m），防止法蘭變形導致表計傾斜（傾斜角度 > 1° 會影響漩渦生成）。
2. 插入式安裝（可選）：若管道無法斷流（如電廠運行中的蒸汽管道），可采用插入式表計，開孔直徑需與插入桿匹配（如 Φ80mm），插入深度需至管道中心軸線（dn400 管道插入深度約 200mm），確保發生體處于流速均勻區域。安裝后需用專用密封套件（含耐高溫密封膠與壓蓋）密封開孔處，防止高溫蒸汽泄漏（壓力 > 2.5MPa 時需加裝防噴濺護罩）。

（三）溫壓補償模塊安裝

1. 補償點選擇：溫度傳感器（PT100）與壓力傳感器需安裝在表計下游 3-5 倍管徑（1200-2000mm）處，避免表計自身發熱影響溫度測量，同時確保測量點與表計處的蒸汽參數一致（溫度偏差≤2℃、壓力偏差≤0.05MPa）。壓力傳感器需安裝在管道側面（避免冷凝水進入傳感器），溫度傳感器需插入管道內徑 1/3 處（確保接觸蒸汽主流）。
2. 接線規范：補償模塊與表計轉換器之間需用屏蔽電纜連接（屏蔽層材質為銅網），屏蔽層單端在轉換器端接地，電纜長度≤15m（超過需加信號放大器）。補償電纜與動力電纜（如 380V 電源線、高壓電纜）的敷設間距≥500mm，禁止平行敷設，交叉敷設時需垂直（夾角 90°），避免電磁耦合干擾。

（四）接地與防護

1. 接地要求：表計傳感器與轉換器需獨立接地，接地電阻≤10Ω（防爆場景≤4Ω），接地極選用截面積≥50mm² 的銅棒（長度≥2.5m），埋深≥1.5m（地下水位高的區域需埋深≥2m），且與其他設備接地極間距≥10m，避免共用接地導致漏電流干擾。
2. 防護等級：室外安裝的轉換器需選用 IP65 及以上防護等級（防塵、防噴水），高溫環境（蒸汽管道附近溫度 > 60℃）需為轉換器加裝遮陽罩或散熱片，防止內部元件過熱（工作溫度需控制在 - 10℃-50℃）。防爆場景（如化工防爆車間）需選用隔爆型表計（符合 GB 3836.2 標準），轉換器外殼采用鑄鋁材質，電纜引入裝置需配防爆密封接頭。

四、dn400 渦街蒸汽流量表計的日常維護與校準

（一）日常維護要點

1. 表計本體檢查：
   • 每周檢查法蘭密封處是否泄漏（用肥皂水檢測，無氣泡為合格），若發現泄漏需及時緊固螺栓或更換墊片（高溫場景需待管道降溫后操作，避免燙傷）；
   • 每月用內窺鏡（長度≥10m）檢查管道內漩渦發生體是否有磨損、結垢（蒸汽中的鐵氧化物易在發生體表面結垢），結垢厚度超過 1mm 時需清理（用軟毛刷蘸除垢劑擦拭，避免劃傷發生體表面）；若發生體出現磨損（如邊緣缺口超過 0.5mm），需更換發生體，否則會破壞渦街線性關系。
2. 補償模塊維護：
   • 每月校準溫度壓力傳感器：將溫度傳感器與標準溫度計（精度 ±0.1℃）比對，壓力傳感器與標準壓力表（精度 ±0.02MPa）比對，偏差超過 ±0.5℃或 ±0.05MPa 時需調整或更換；
   • 每季度檢查補償模塊接線是否松動，用萬用表測量傳感器電阻（PT100 在 25℃時電阻約 100Ω），電阻異常需排查線路或更換傳感器。
3. 轉換器與數據監控：
   • 每日檢查轉換器顯示屏是否正常（有無亂碼、黑屏、數值跳變），實時監控流量、溫度、壓力、信號強度等參數，信號強度低于 60% 時需排查探頭或電纜問題；
   • 每月備份歷史流量數據（如日?qǐng)?bào)表、月報表），防止數據丟失；每季度清潔轉換器外殼，去除灰塵、油污，確保散熱良好（內置風扇的轉換器需清理風扇濾網）。

（二）校準要求與方法

1. 校準周期：
   • 常規工業場景（如工業園區蒸汽分配）：每 2-3 年校準 1 次；
   • 能源計量場景（如電廠蒸汽耗量核算）：每 1-2 年校準 1 次；
   • 貿易結算場景（如蒸汽供應商與企業的收費計量）：每 6-12 個月校準 1 次，且需通過第三方計量機構檢定，出具檢定證書（符合 JJG 1029 渦街流量計檢定規程）。
2. 校準方法：
   • 在線比對校準：在 dn400 管道上并聯一臺經檢定合格的標準渦街流量計（精度等級≥0.2 級，公稱直徑 400mm），同時測量同一蒸汽流量，連續運行 24 小時，記錄至少 30 組數據（每小時 1 組）。若兩者測量值偏差≤±1.5%（符合表計精度等級），則判定合格；若偏差超限，需在轉換器中調整儀表常數（St 值或 K 值），直至偏差符合要求。在線校準需確保蒸汽參數穩定（溫度波動≤2℃/h，壓力波動≤0.02MPa/h，含濕量 x≥0.98）。
   • 離線實驗室校準：若在線校準無法實施，需將表計拆卸（需待管道停汽、降溫后操作），送至具備大口徑流量校準資質的機構，采用標準體積管或靜態質量法裝置校準。校準過程中需模擬實際蒸汽工況（溫度、壓力、流速），檢測表計在不同流速下的誤差，若誤差超過允許范圍，需維修（如調整探頭位置、更換發生體）后重新校準。校準合格后，機構需出具校準證書，校準數據需納入設備檔案。
3. 校準記錄管理：每次校準需詳細記錄校準日期、校準人員、標準設備編號、校準環境（溫度、濕度、大氣壓力）、校準數據（實際流量、測量值、偏差）及調整措施，建立完整的校準檔案，確保校準過程可追溯，滿足能源計量監督與工業質量管控要求。

綜上，dn400 渦街蒸汽流量表計的精準應用需以卡門渦街原理為基礎，結合蒸汽的高溫高壓、密度易變特性，通過規范安裝控制流態與振動干擾，依托科學維護保障長期穩定。無論是電廠的能源消耗核算、化工裝置的工藝溫度控制，還是市政供熱的資源分配，該表計都為大流量蒸汽計量提供了可靠支撐，是現代工業與民生領域能源管理的關鍵設備。
