蒸汽流量計對直管段的要求

時間：2020-08-01　　發布者：杭州米科傳感技術有限公司

蒸汽流量計對直管段的要求非常嚴格，很多用戶在選擇蒸汽流量計時只注意到了產品選型，卻忽略安裝位置的重要性。有很多場所因為現場安裝條件有限，流量計安裝點的前后直管段長度不夠，有的安裝點前面又有多個彎頭和閥門。這樣就使的蒸汽在管道中流動不規則，蒸汽流過蒸汽流量計產生多種不同流動方向，傳感器探測到信號變小，使用zui終計量出來的數值變小。當發現現場安裝有問題，沒有好的解決方法，唯有進行管道從新改造，滿足蒸汽流量計安裝要求。

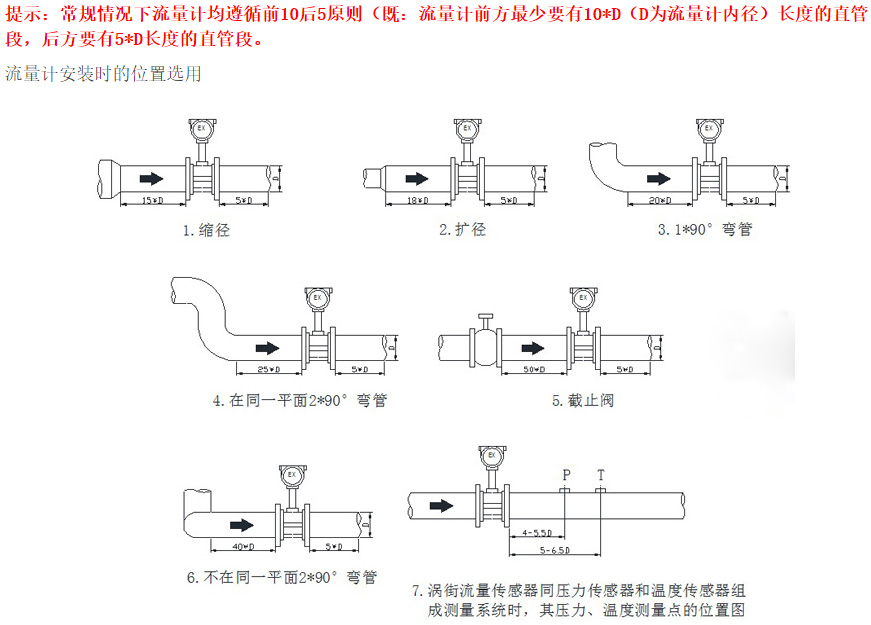

蒸汽流量計安裝對直管段的要求：

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。它的詳細要求如下：

如果安裝點上的上游有漸縮管，上游應有不小于15D（D為管道直徑）的等徑直管段，下游應有不小于5D的等徑直管段。

如果安裝點上的上游有漸擴管，上游應有不小于18D（D為管道直徑）的等徑直管段，下游應有不小于5D的等徑直管段如果安裝點上游有90°彎頭或下行接頭，上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

如果安裝點上游在同一平面上有90°彎頭，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量調節閥或壓力調節閥盡量安裝在蒸汽流量計下游5D以遠處，若必須安裝在流量計的上游，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。蒸汽流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

特別注意：蒸汽流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成*性損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
