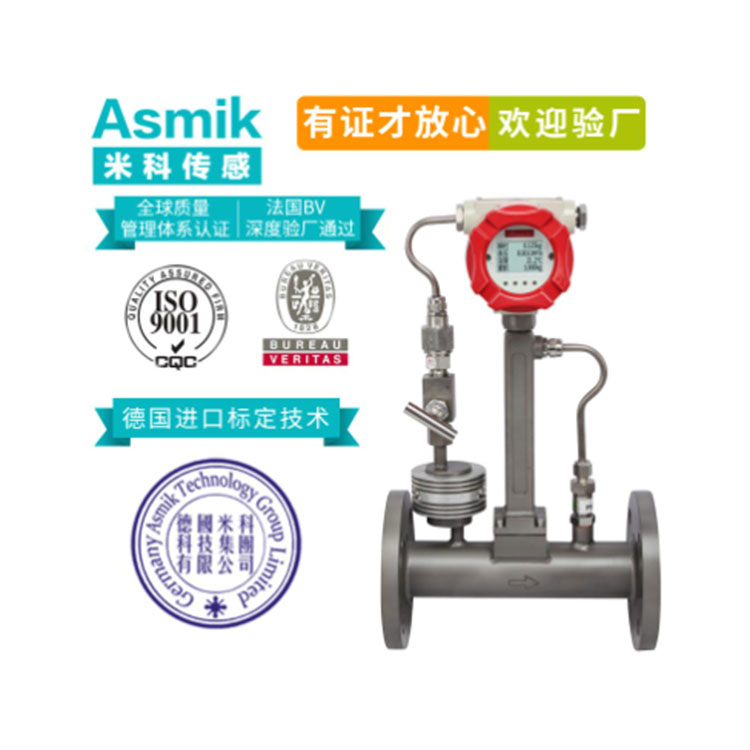

智能渦街流量計的常見故障及解決方法



1. 無流量時有信號輸出



原因分析為儀表引線屏蔽或接地不良引入干擾信號；儀表周圍有強電設備或動力線干擾；管道強烈震動。解決方法為加強引線屏蔽，保證線路良好接地；讓儀表遠離干擾源；跳高觸發電平或減震。



2. 示值誤差偏離過大、重復性過大



原因分析為一次元件的漩渦發生體損壞；上、下游直管段長度不夠；儀表常數K只設置不正確；探頭沾污嚴重；管道內流體擾動過大。解決方法為更換漩渦發生體；改變安裝地點；重新計量檢定取得正確儀表常數K；清洗探頭；調換安裝地，增加入口壓力。



3. 通電后二次儀表無顯示



原因分析為電源接線有誤或電源斷路；接線電壓大于220V，電爐燒壞；供電電壓與儀表要求供電電壓不相符；傳感器故障或放大板故障；故道內流量太小或管道內無流量。解決方法為檢查線路，正確接線；如果燒壞查找損壞部件，更換原廠配件；按要求提供供電電源；更換二次儀表故障部件；調整管道流量。



4. 流量下限拓展受限制



選用可以設置流量補償修正系數的流量顯示積算儀，通過軟件編程來實現流量下限的拓展。以三角柱形漩渦發生體為例，雷諾數范圍為2×104～7×106，為實現流量下限延伸到5×103，在測量小流量時應修正。根據在雷諾數5×103～2×104范圍內的理論補償修正系數，拓展流量下限及補償流量測量誤差。



5.  遠傳信號輸出不正常



原因分析為如果是頻率或脈沖信號輸出，接受電路與輸出電路兼容；如果是（4～20）mA電流輸出，流量設定范圍與輸出電流不一一對應。解決方法為外接電器元件（如串聯一定阻值的電阻等），使輸出和輸入電路良好兼容；參數設定時流量上下限數值與4mA和20mA一一對應。



6. 流量不準確，與工藝參數差別較大



原因分析為工藝參數錄入有誤；儀表量程不滿足實際流量要求。解決方法為：正確錄入儀表參數；調整工藝或選擇適合實際流量范圍的儀表。



7. 儀表常數K隨使用介質變化而變化



渦街流量傳感器用來測量液體流量時，應該使用水來標定儀表常數K值，在測量氣體和蒸汽時，應該用氣體標定儀表常數K值。雖然從原理上講，儀表常數K值與被測介質的性質無關，但由于傳感器的加工工藝，各生產廠家之間存在差異，不同流體對應的K值會有一些區別。因而，使用不同介質時，應該用等同介質標定，以取得儀表常數K值。同時，使用介質溫度高于150℃時，還應該對儀表常數K值修正。



8. 儀表使用一段時間后，誤差偏離正常范圍



由于工業流體介質往往含有一些雜質，應根據具體情況在規定時間內清洗傳感器。
