渦街流量計的正確安裝要求



　　渦街流量計是利用流體振動（vibration）原理（Maxim）研發而成的一種新型流量計，渦街變送器直接安裝于管道(Conduit)上克服了管路泄漏現象，另外渦街流量計的壓力損失較小、量程范圍(fànwéi)寬，流量計無可動部件(assemblyunit)，可靠性強，壽命(lifetime)長，可在很寬的流量范圍內測量液體的瞬時流量和累計流量。渦街流量計其特點是壓力損失小，量程范圍大，在測量工況體積流量時幾乎不受流體密度、壓力、溫度（temperature)、粘度等參數(parameter)的影響。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可在-20℃～+250℃的工作溫度范圍內工作。



　　主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

　　下面介紹下渦街流量計正確安裝要求渦街流量計的正確安裝要求



　　1、安裝時注意(attention)管道口徑應略大于或等于流量計的內徑。渦街流量計渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。



　　2、渦街流量計安裝方式為豎直安裝，介質自下而上通過流計；即將流量計安裝在豎直管道上，流量方向為自下向上；



　　3、水平安裝時，必須將流量計裝在整個系統的高壓區，并保證相應的出口壓力。不應安裝在管路的特點，因特點往往氣體積聚導致管道非滿狀態，出口一直接放空；



　　4、測高溫流體時，盡量采用豎直安裝方式。若不得不水平安裝，請將渦街流量計的變送器部分豎直向下或水平側裝，避高溫度過高。注意安裝位置（position)處空氣流動或通風良好；

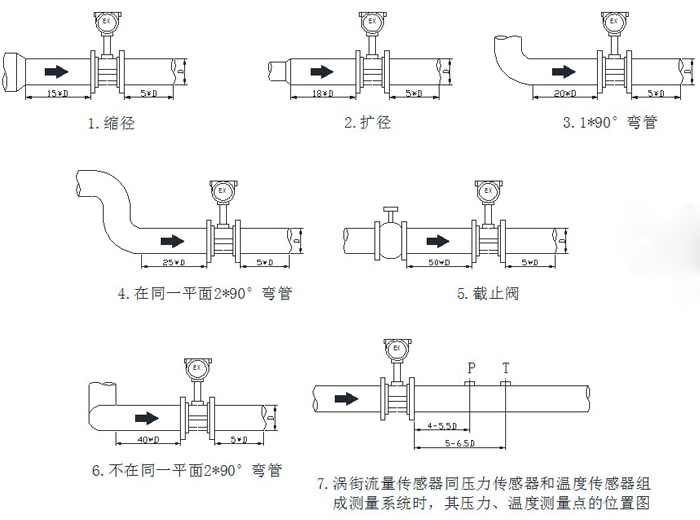

　　5、直管段少保證流量計前15倍管徑、后5倍管徑的長度；如流量計前有彎頭、縮進、擴大等干擾源、則需保證流量計前30-40倍的管徑、后6倍管徑，流量計應安裝于調節閥(使用材料:鑄鐵、鑄鋼、不銹鋼等)、壓力或溫度傳感器(類型:熱電偶、熱敏電阻等)的上游；



　　6、使用密封(seal)圈時，注意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心；

　　7、電纜入口密封儀表電氣連接時必須注意進線孔的密封；必須根據儀表電纜入口型號選擇(Select)相應的密封接口，并正確緊密地安裝；沒有密封接頭或安裝馬虎則達不到密封效果（effect）；



       8、渦街流量計只能單向測量，安裝時注意保證介質流量方向與流量計箭頭所示方向一致。



　　渦街流量計不受介質溫度、壓力、粘度及成分的影響，同時不易堵卡，不易結垢(屬于化學物)，耐高溫、高壓，安全防爆、適用于在各種惡劣環境(environment)中使用。安裝位置要盡量減少管道內汽錘對渦街發生體的沖擊，如果現場振動較大而又無法消除時，則不宜采用渦街流量計。
