渦街流量計如何調整靈敏度

時間：2020-07-01　　發布者：杭州米科傳感技術有限公司

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

渦街流量計在管道內沒有液體流動時，由于管線振動所產生的噪聲使接收器反常地計數，這時就應該對儀表進行靈敏度調節。那么，渦街流量計的靈敏度如何調整？如下：

1、觸發電平的調整

觸發電平的增加(脈沖發生的靈敏度)，會使流量的靈敏度減小。在管道內沒有任何液體流動時，因管線振動，脈動流動出現噪聲而造成不正常脈沖發生可以通過增加觸發電平有效地進行處理。

通過渦街流量計放大器板上的TRG電位計可調節觸發電平，放大的渦流波形的峰值無論何時超過預先確定的觸發電平，都能轉換成一個脈沖。因此，由于增加觸發電平，流量靈敏度就會減小。

當觸發電平80mVP-P變到350mVP-P，其結果的靈敏度將是80/350=1/(靈敏度比率)倍。

當改變靈敏度時，結果的最小流量(可測的低限流量)約為1/(靈敏度的開平方乘以標準的最小流量)。

2、放大器增益的調整

一般情況下無需對渦街流量計放大器的增益進行調整，除非在更換了傳感器之后。通過放大器板A上的AMP電位計調節放大器增益，在示波器上監視放大后的渦流波形，在最小流量時，渦流波形的峰值約為100mVP-P。

3、零點調整

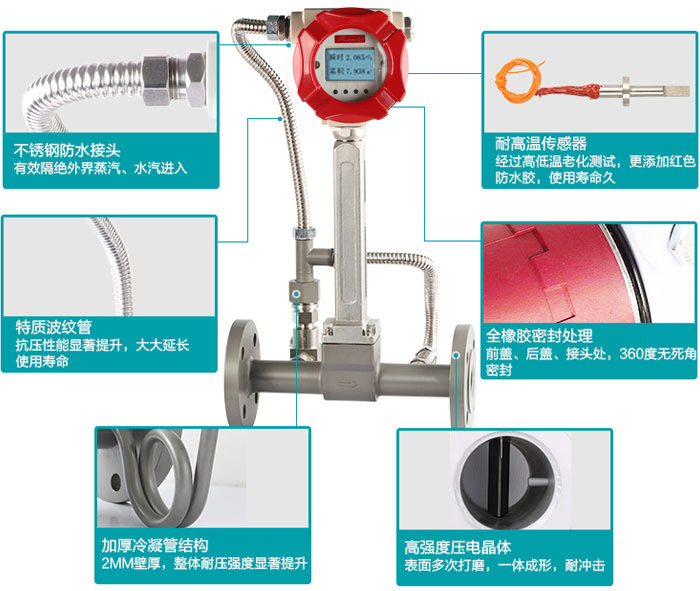

渦街流量計

正確的接線，通過低頻信號發生器給渦街流量計輸入幅度為零的信號，調整零點調節電位計，數字萬用表的顯示值應為4mA。

4、滿量程的調整

如果不知道儀表的滿量程頻率，可通過最大流量，計算出滿量程頻率乙來調校儀表。

正確的接線，渦街流量計用信號發生器輸出信號至電荷放大器，加大輸入信號幅值，轉換輸出方波，改變信號發生器的輸出頻率，直到頻率計上顯示的值是按上式計算出的滿量程頻率為止。此時，固定頻率不變，并調整量程電位計，數字萬用表的示值為20mA時為止。
